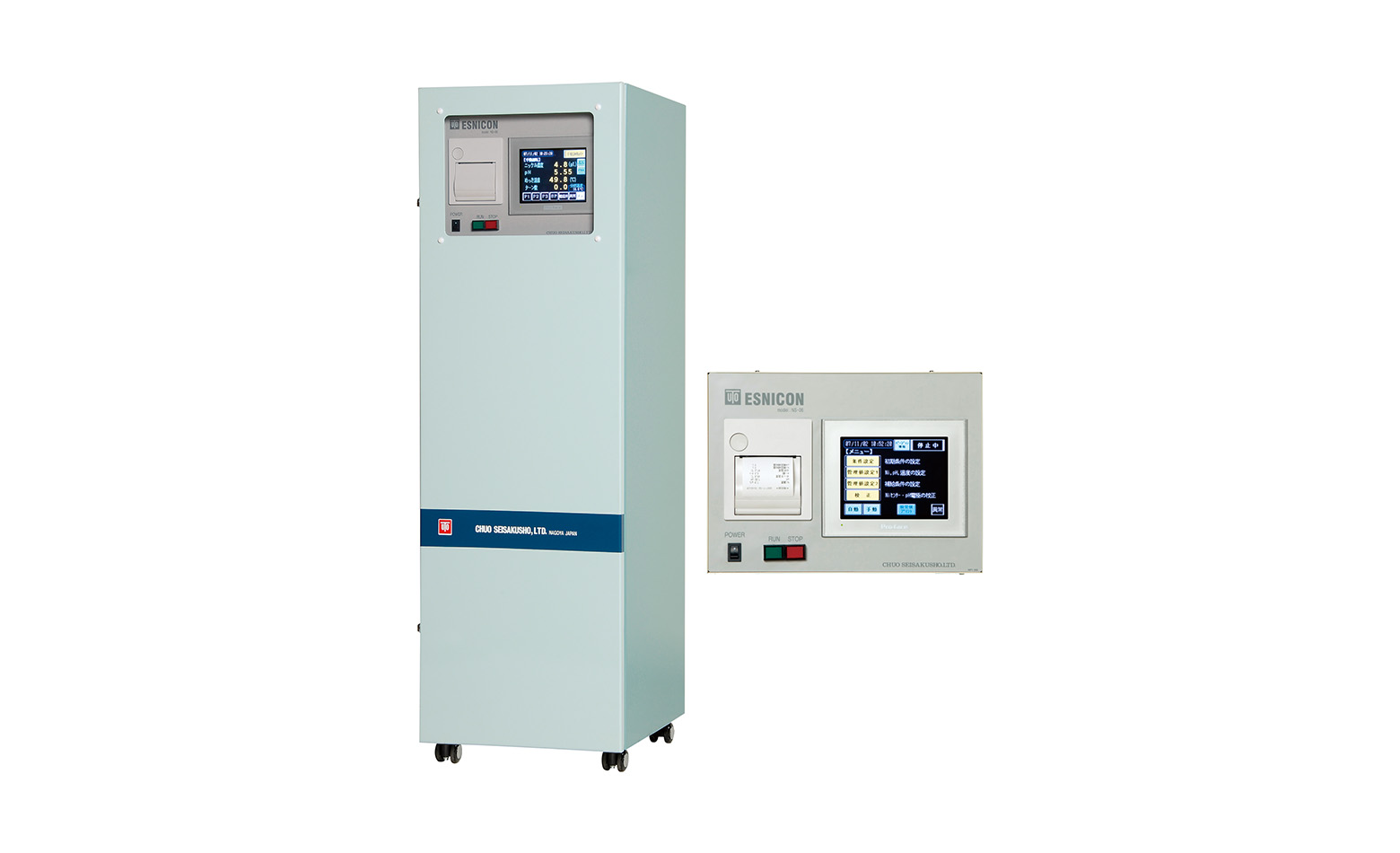

エスニコン NS-06A型
NS-06Aの特長
- 無電解ニッケルめっきのニッケル濃度・pH・めっき液温度を分析し、自動補給を行います。
- カラー液晶タッチパネルを採用し、画面が見やすくなりました

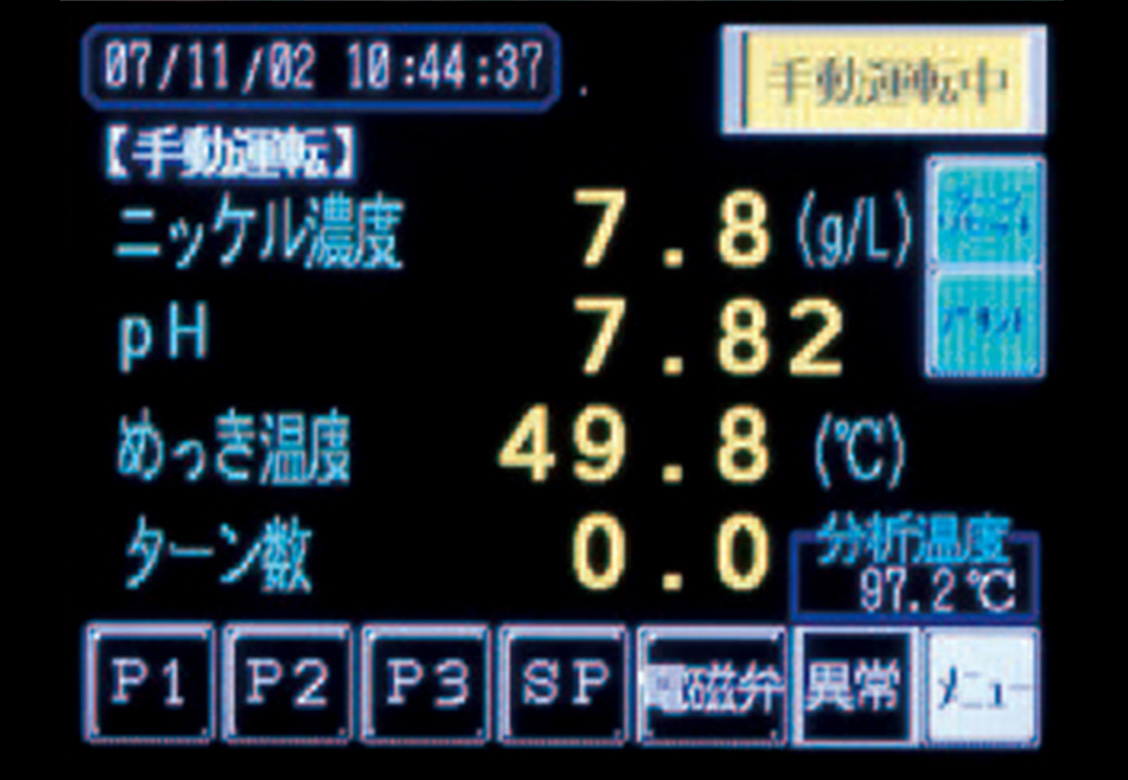

- ニッケル濃度・pH・めっき液温度・ターン数・分析温度・時刻が一括表示になりました。
- ニッケル補正・ニッケル濃度・pH・めっき温度の管理ポイントが、従来の5ポイントから8ポイントへ大幅に増加しました。
- 入力電源はAC90～240V 単相のフリー電源対応になりました。
メニュー

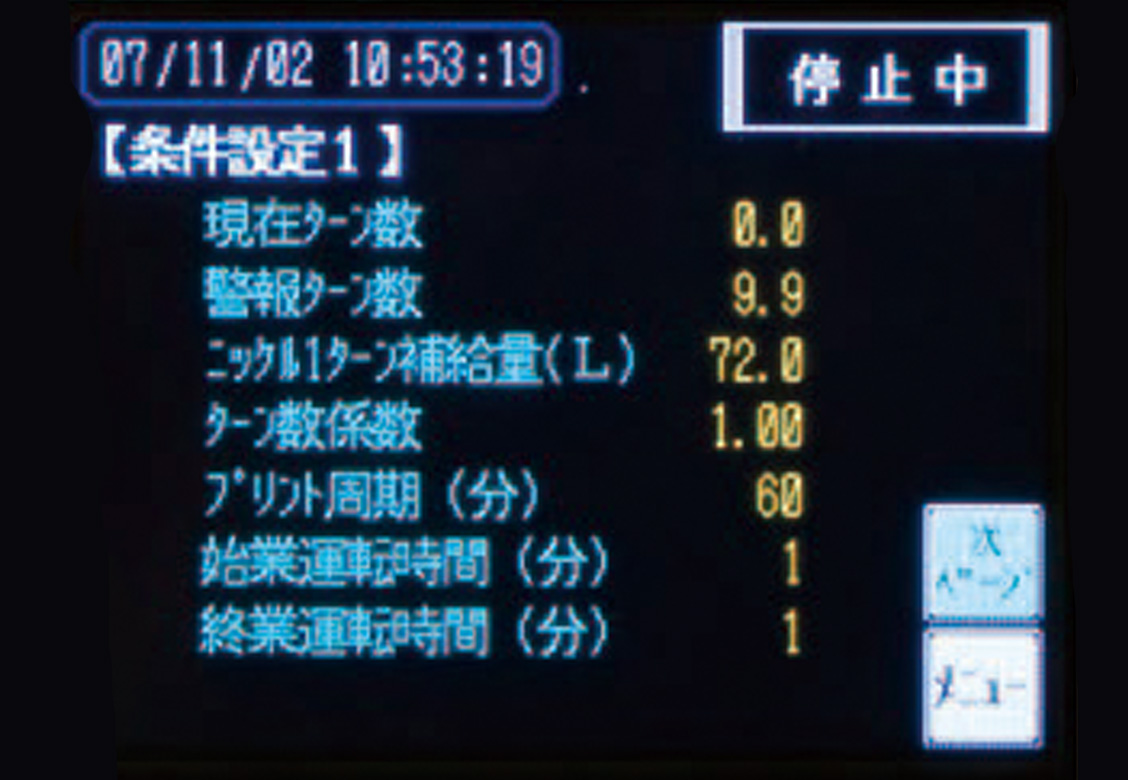

条件設定

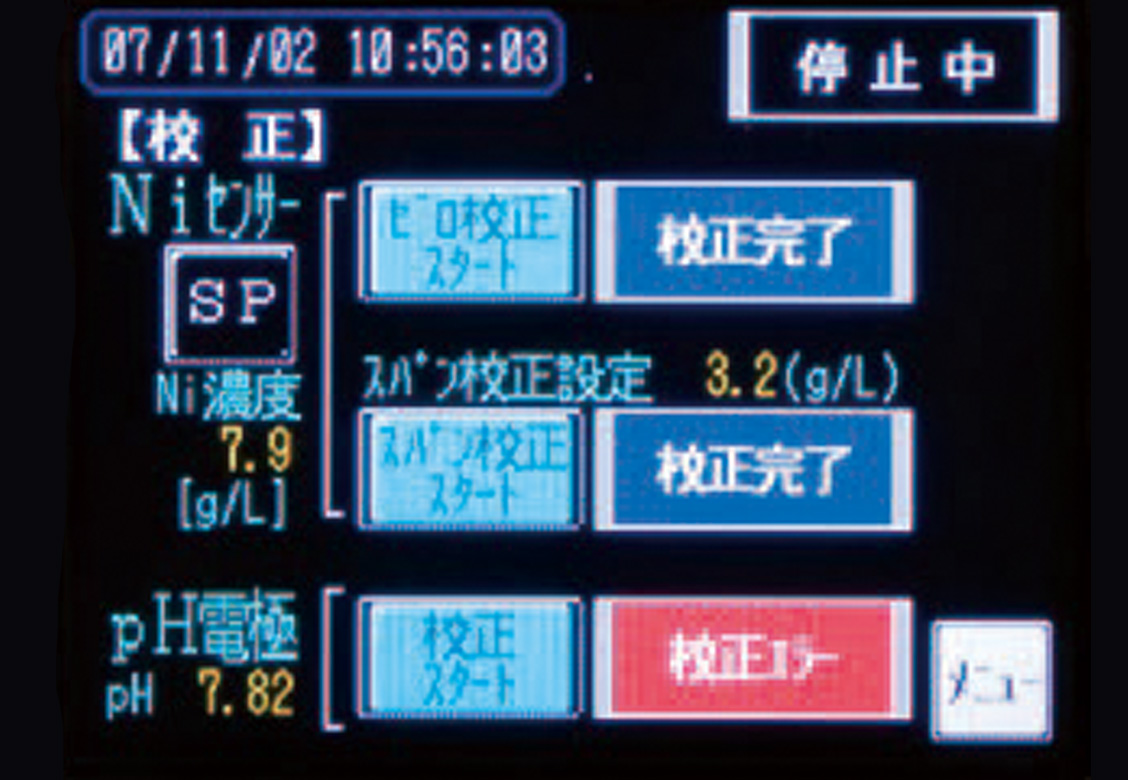

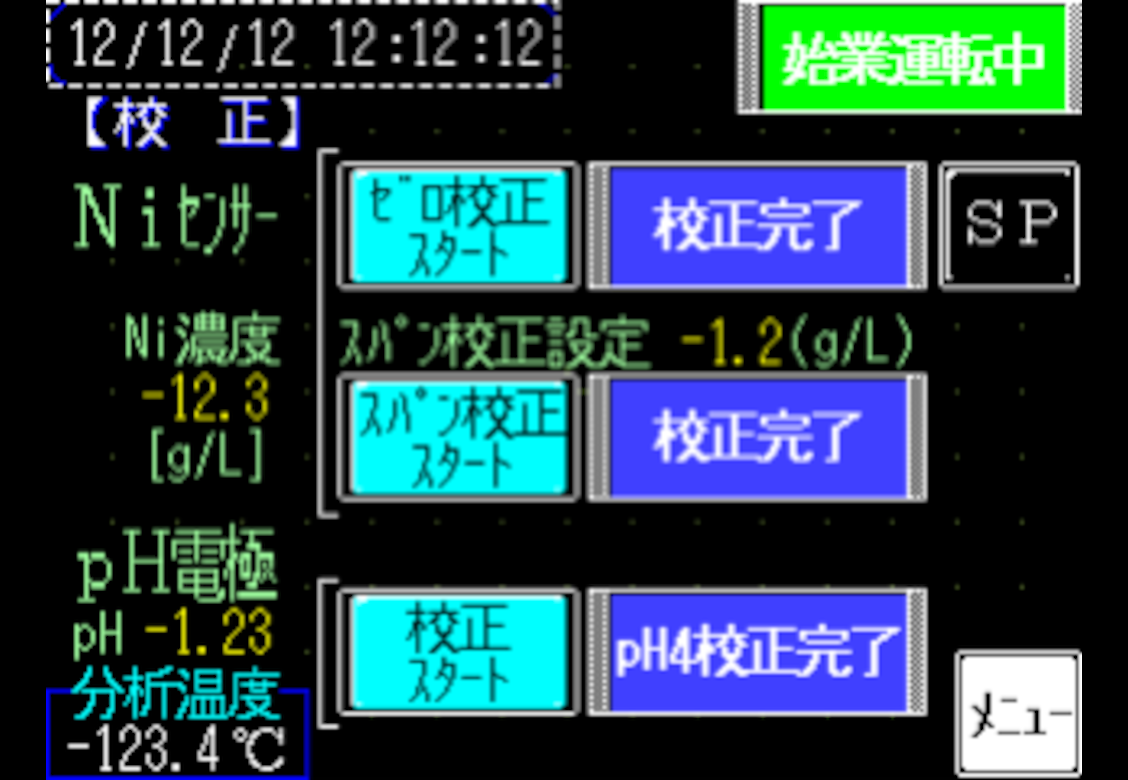

校正
機能比較表
| NS-05型 | NS-06A型 | |
|---|---|---|
| 表示部 | LED | カラー液晶タッチパネル |
| 管理ポイント数 | 5ポイント | 8ポイント |
| 入力電源 | AC 100V | AC 90V～240V |
| データ管理ソフト | 伝書鳥NS | 伝書鳥NS2 |
| 警報パトライト | オプション | 標準装備 |
| pH電極 | 電池内蔵型複合電極 | 電池内蔵型複合電極 |
| ニッケルセンサー | フローセル型吸光光度計 | フローセル型吸光光度計 |
| 補給ユニット | SU-103-F4 | SU-103-F4S |

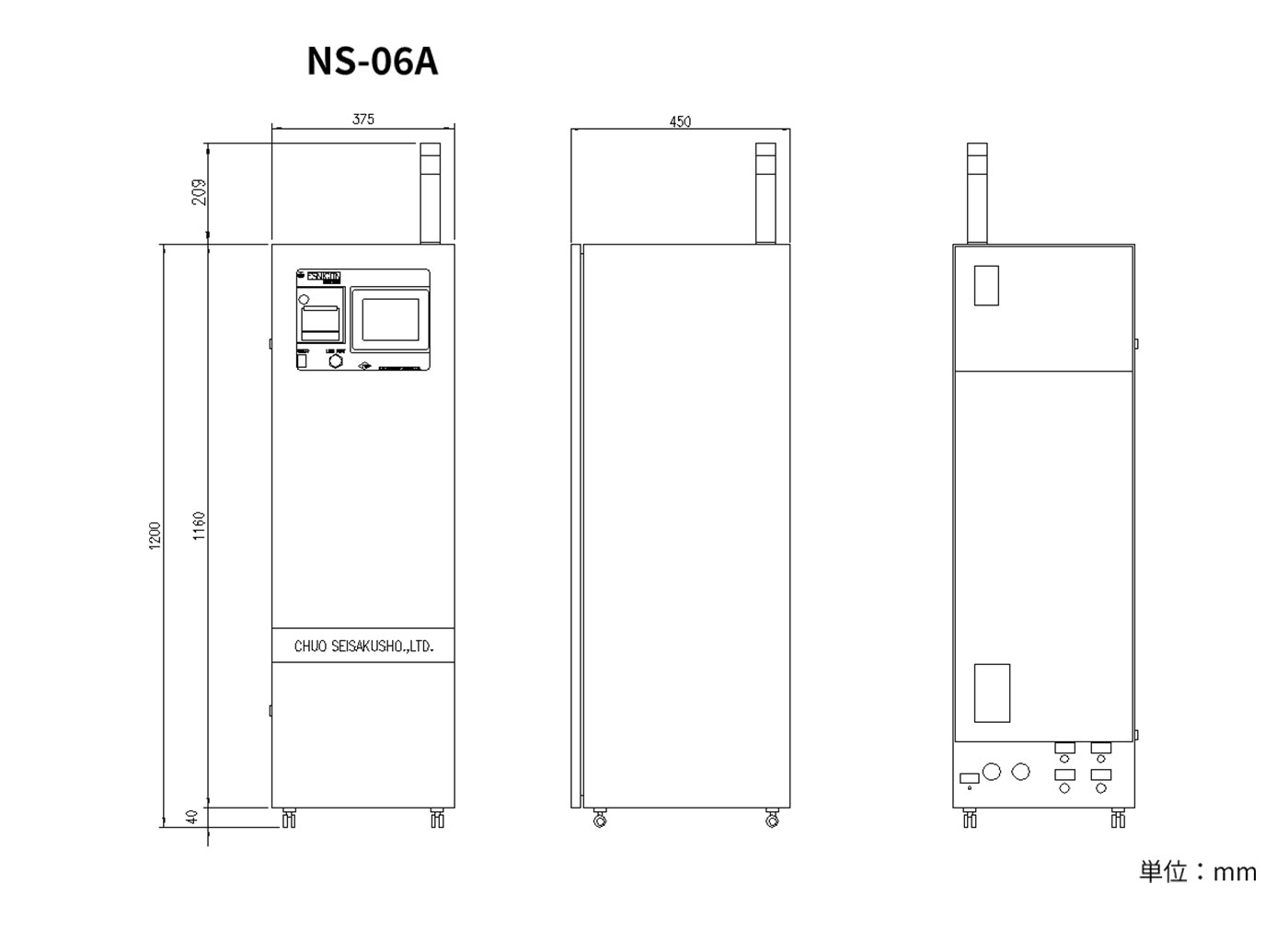

| 外形寸法 | W350×D450×H1140 | W350×D450×H1200 |
伝書鳥NS2の特長
- エスニコンNS-06A型管理装置から生産運転時のニッケル濃度、pH、めっき温度等のデータを指定した時間間隔（10～3600秒）で自動収集します。

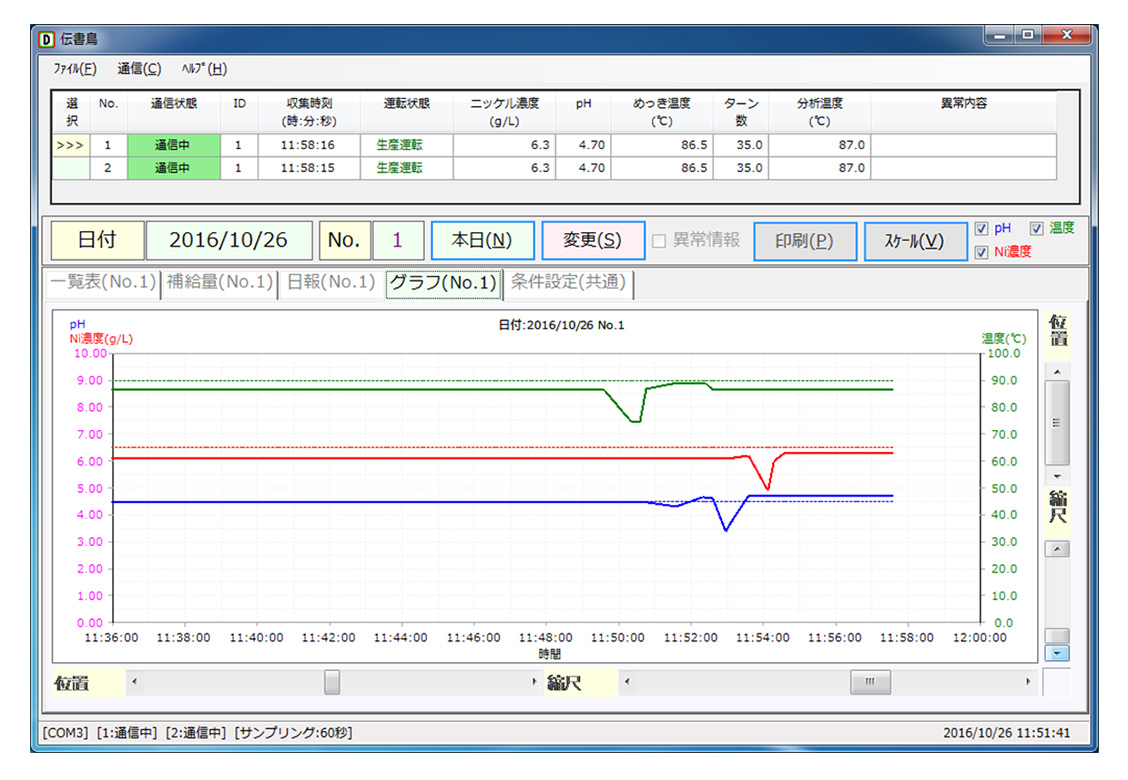

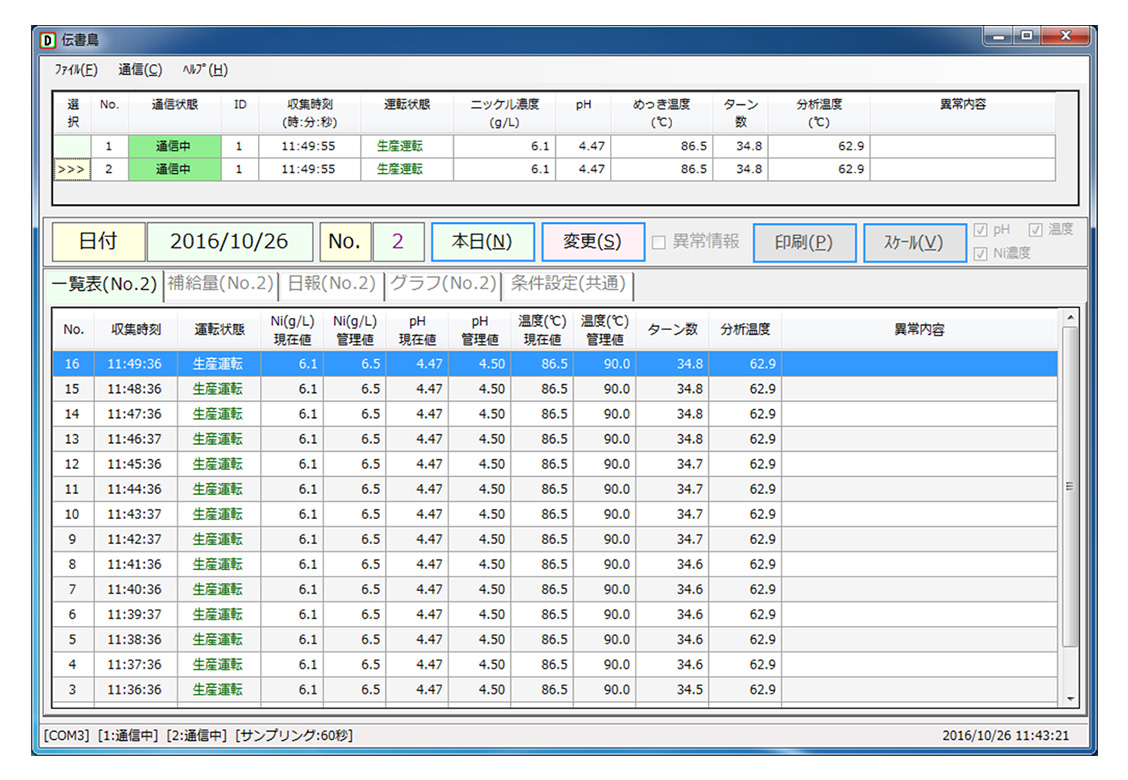

- 収集したデータをもとに、データ一覧表、グラフ表示が可能です。
- 収集データはCSVファイルで保存されていますので、Excelで編集することができます。
- データ検索は、簡単操作で行えます。

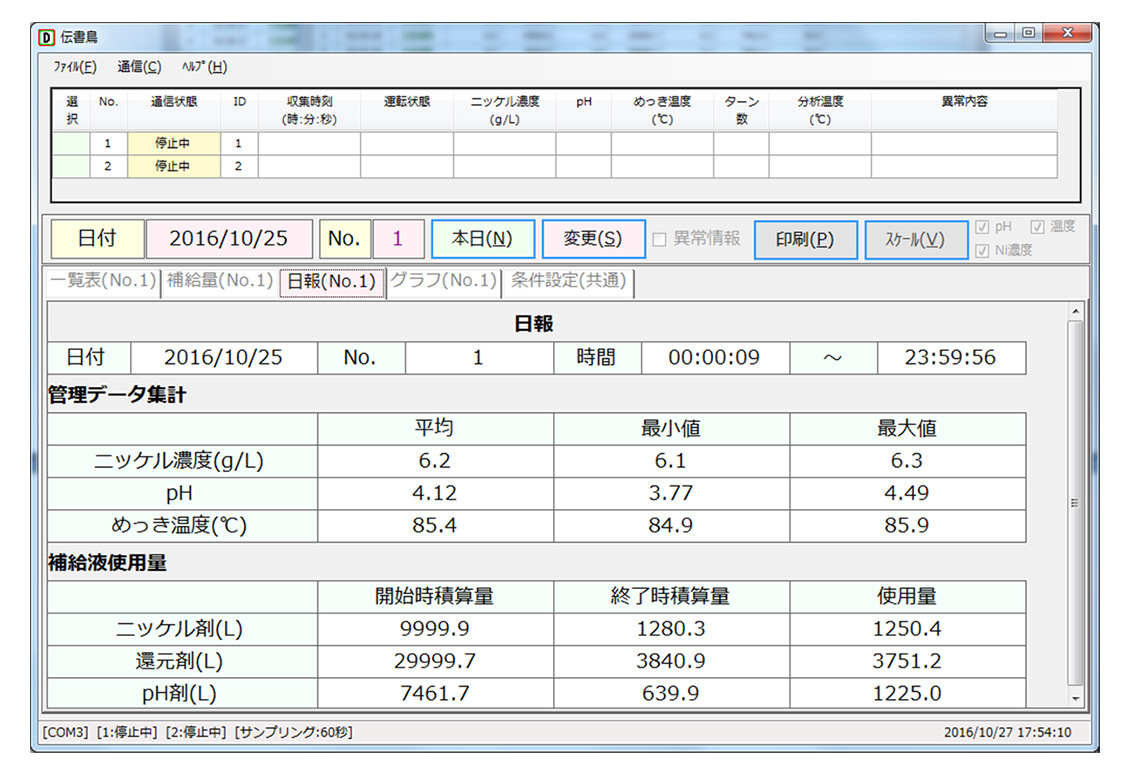

- 管理日報として印刷ができます。

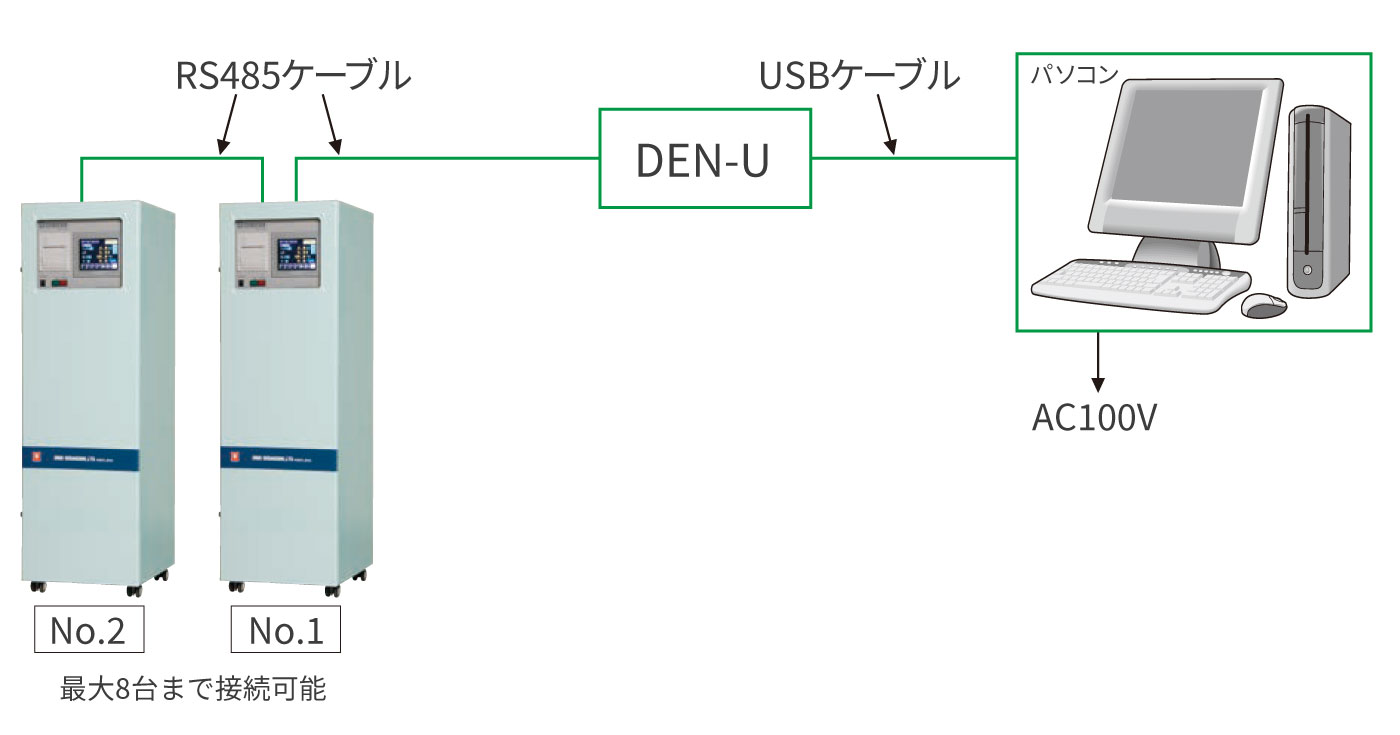

システム構成
| インストールディスク | CD-ROM |
|---|---|
| DEN-U | USB/RS485変換器 |
| USBケーブル（DEN-U付属品） | 1.8m |
| RS485ケーブル（オプション） | 20m（標準） 最大500mまで対応可能 |
パソコン動作環境
- DOS/V パソコン 日本製（CD-ROM ドライブ付）
- OS Microsoft Windows11（32bit/64bit）、Windows10（32bit/64bit）の日本語版・英語版
- USB TypeA（2.0/3.0）1ポート
管理装置

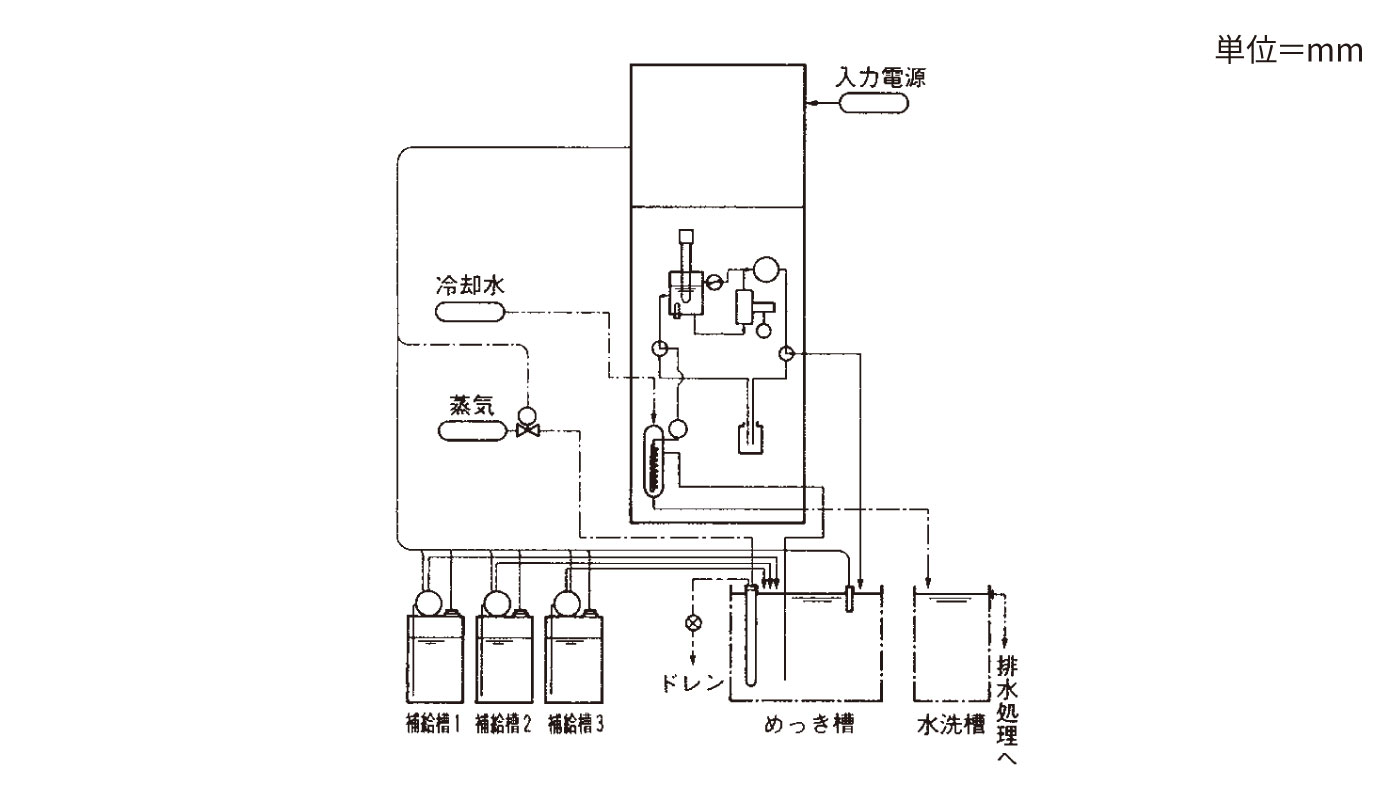

フローシート

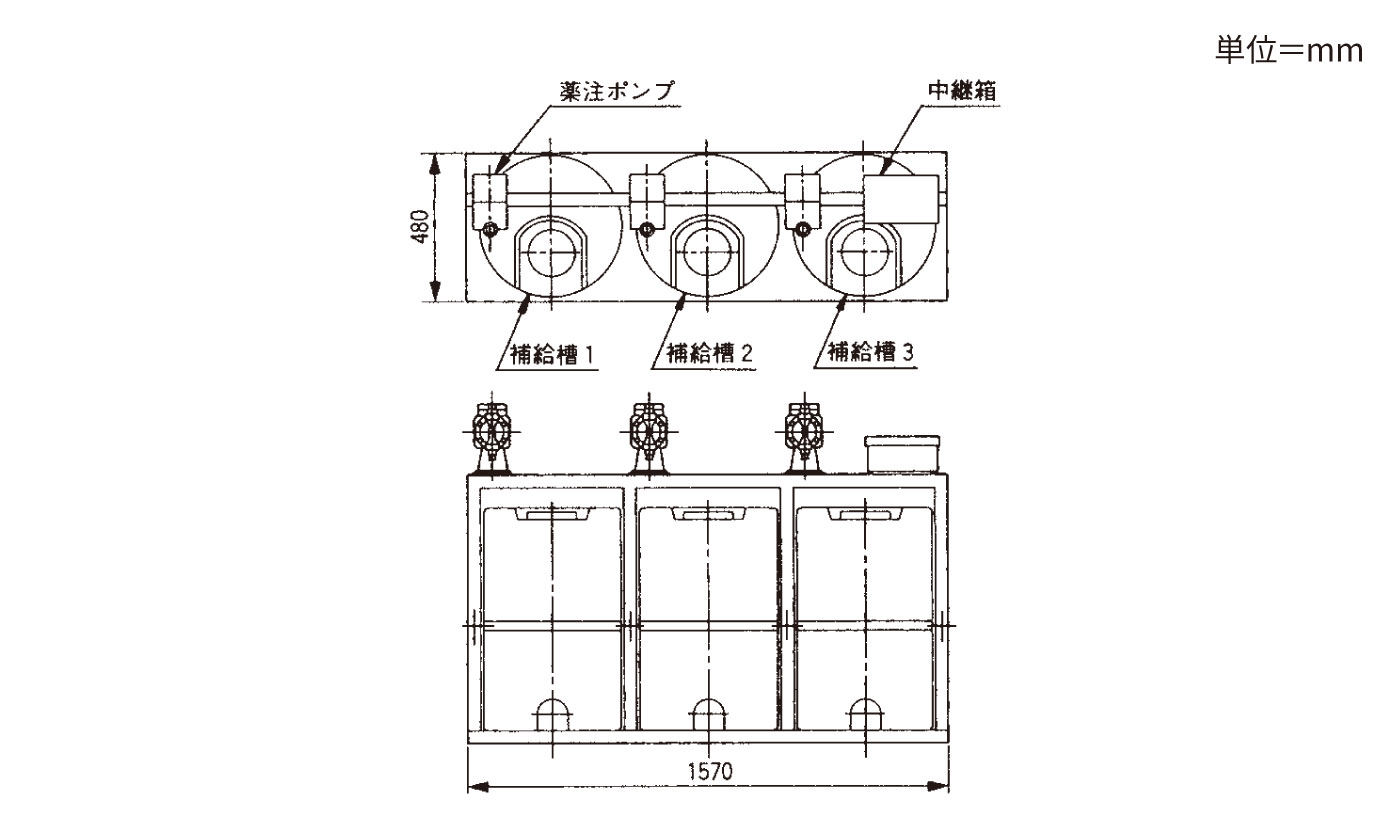

補給ユニット
仕様
管理装置 NS-06A
| 入力電源 | AC90～240V、1Φ, 50/60Hz、750VA（ピーク）、ケーブル2m付き |
|---|---|
| ニッケル濃度測定 | フローセル型吸光光度計（LED）、0.0～9.9g/ℓ ±0.1g/ℓ、シンプル校正 |
| pH測定 | KCI補充・電池内蔵複合電池、0.00～7.00pH±0.03pH、シンプル校正 |
| めっき温度測定 | Pt100Ω、0.00～99.9℃±0.5℃、ケーブル10m付き |
| めっき温度調整機能 | 有（入力電源電圧のON-OFF出力） |
| ターン補正 | 上昇管理（ニッケル濃度・pH・温度） |
| プリンター | 日時・ニッケル濃度・pH・温度・ターン数・薬液補給量（感熱紙P-58-30予備2巻付） |
| 通信機能 | RS-485 |
| サンプリング液冷却 | ジムロート冷却器（フィルター付き）、冷却量5ℓ/min、接続口径VP-13 |
| サンプリングポンプ | MAX270mℓ/min、FEPチューブ（内径Φ4、外形Φ6）20m付き |
| 質量 | 50kg |

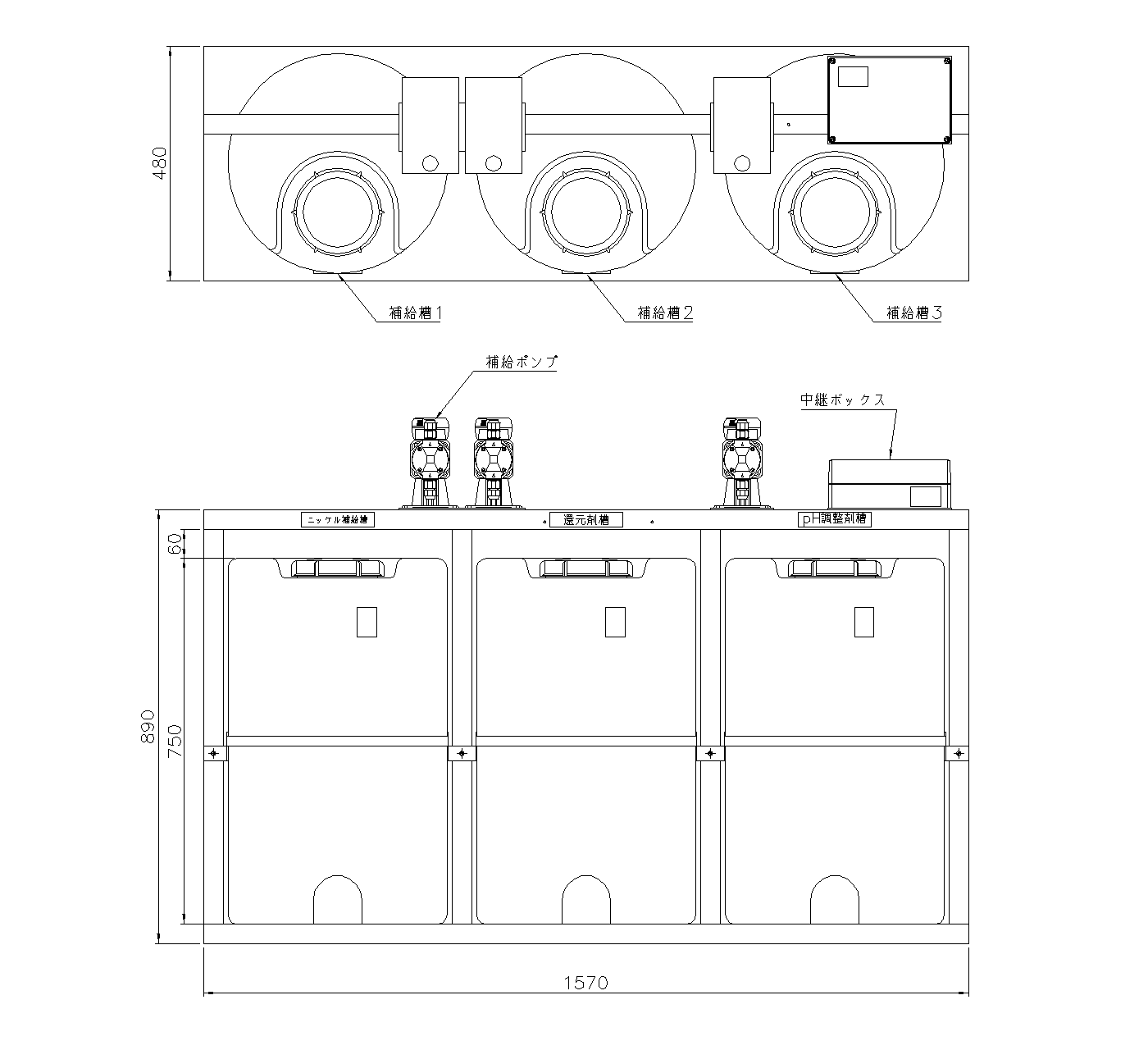

補給ユニット SU-103-F4S
| 薬液槽 | ポリエチレンタンク、100ℓ×3 |
|---|---|
| 薬液補給ポンプ | MAX450mℓ/min×3、ブレードホース（内径Φ8、外形Φ13.5）50m付、ケーブル10m付 |
| 質量 | 350kg（満液時） |
オプション
- めっき液加熱装置
- 析出防止整流器
