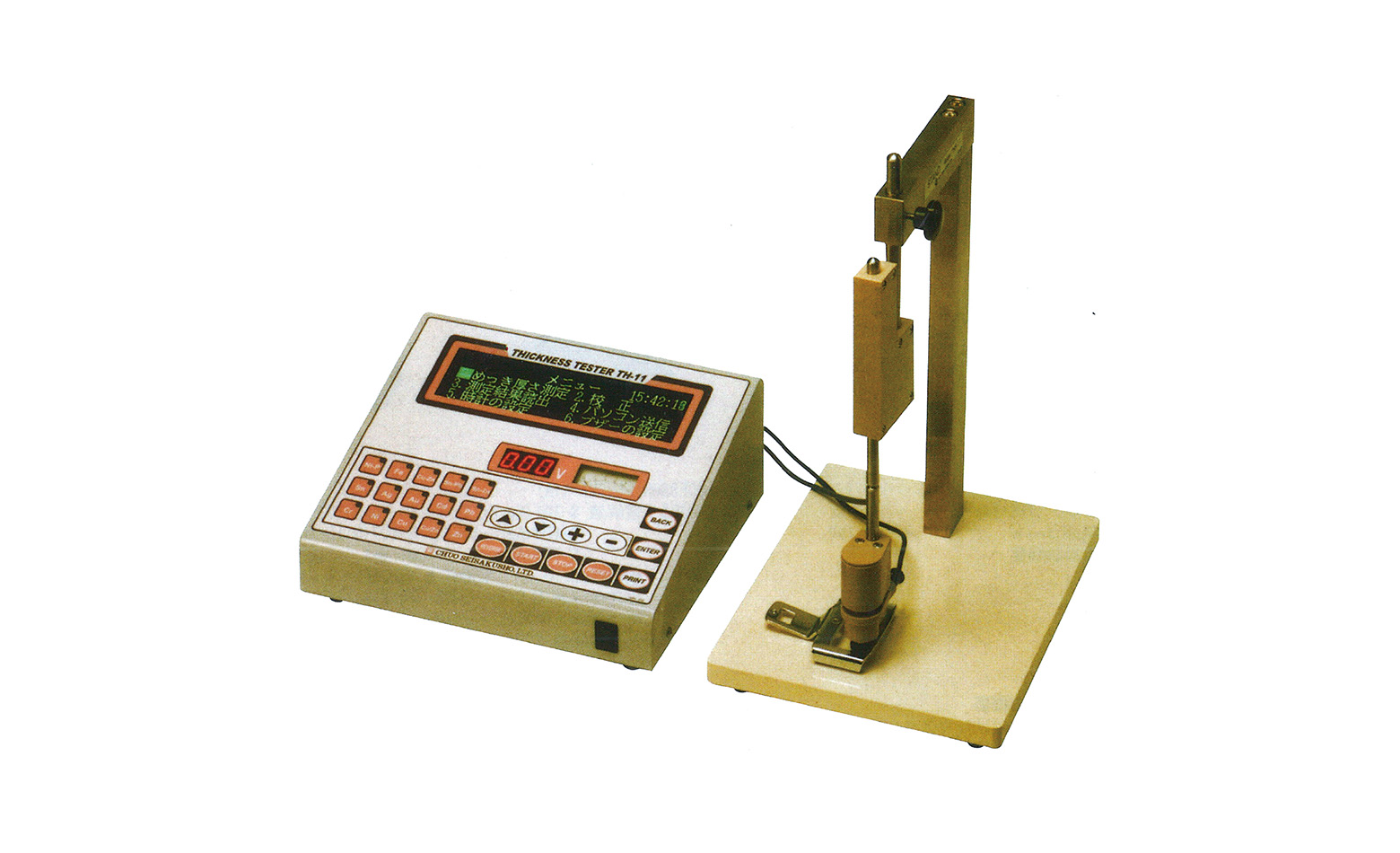

TH-11
めっきの品質管理（ISO）・出荷検査･受け入れ検査・研究開発の必需品！！パソコンとの通信によるデータ保存･データ検索・報告書の作成が可能です。
特長
- 銅、ニッケル、クロム、亜鉛、すず、銀、金、銅-亜鉛合金、すず – 鉛合金のめっきが測定できます。オプションの電解液でカドミウム、無電解ニッケル（Ni-P）、すず-亜鉛合金、鉛、鉄のめっきも測定できます。
- 見やすいメッセージ表示の対話式ですので簡単に操作できます。
- エラーもメッセージ表示でお知らせします。
- メッセージはわかりやすい日本語表示です。オプションで英語表示も製作可能です。
- パソコンに接続すれば測定結果の保存、検索、印刷報告書の作成ができます。（オプション）
- 測定結果は本体で50点記憶し、表示ができます。
- ガスケットの校正値設定、合金比率換算、逆電解操作などを自動で行います。
- 日本産業規格（JIS H8501）に規定された測定方法に準じた測定器です。
本体仕様
| 形式 | TH-11 |
|---|---|
| 測定方式 | 微小面積電解式試験方法 |
| 電解面積 | ガスケットL：10[mm²] |
| 測定面積 | ガスケットL：10mm² ガスケットS：5mm² |
| 測定範囲 | 単位 0.1：2.0～400.0µm 単位 0.01：0.05～4.00µm |
| 精度保証 | 単位 0.1：4.0～30.0µm 単位 0.01：0.40～2.00µm |
| 測定精度 | 厚さ測定：±5% |
| 電解電流精度 | ±0.5%（25℃） |
| 測定速度 めっき種類 |
単位 0.1：0.2µm/s Cu, Ni, Zn, Sn, Cu-Zn, Sn-Pb, Sn-Zn |
単位 0.1：0.1µm/s Cr, Cu/Zn, Ag, Pb, Fe, Cd, Ni-P |
単位 0.01：0.02µm/s 上記全種類 |
| 通信出力 | プリンタ：セントロニクス準拠 |
| パソコン：USB（オプション） | |
| 電源 | AC90～260V 50/60Hz 1Φ 35VA以下 |
| 周辺温度 質量 |
10～40℃ 2.3kg |
| 寸法 | W250×D215×H110（mm） |
データ管理ソフト仕様（オプション）
| 名称 | 伝書鳥TH |
|---|---|
| ソフト仕様 | データ収集・表示・検索・印刷・顧客ワークリスト登録 |
| 通信仕様 | RS-232C準拠 |
| 構成 | CD-ROM、通信ケーブル1.8m、USB/RS-232C変換ケーブル（別売） |
| 対応OS | Microsoft Windows10 |
セット内容（標準品）
①測定機本体（TH-11） 1台

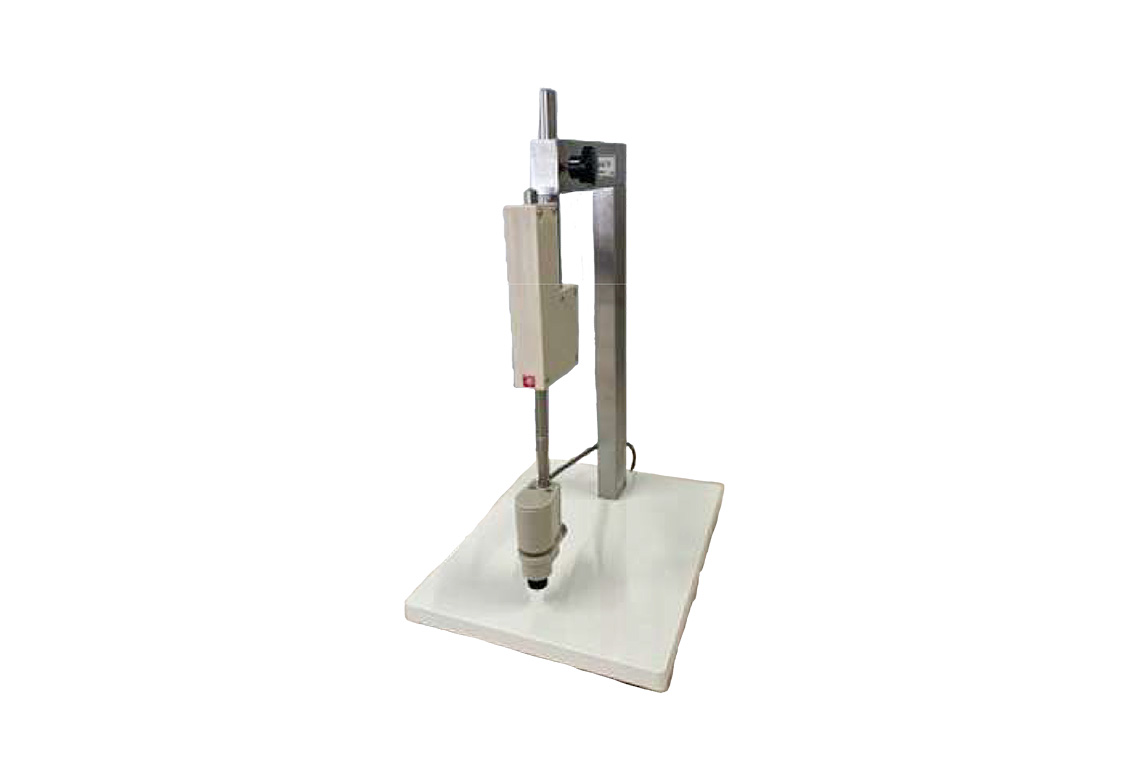

②測定スタンド（THS-11） 1式
③電源コード 1本
④取扱説明書 1部

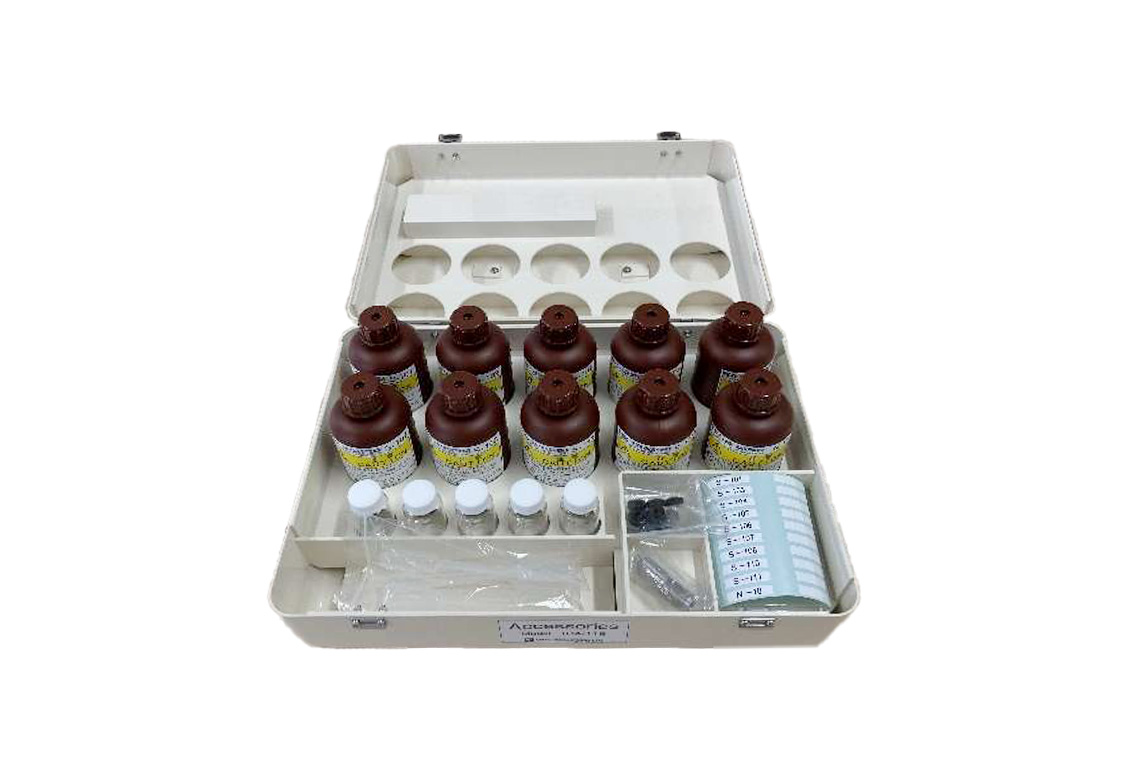

⑤アクセサリー（THA-11B） 1式
＜内訳＞
- 電解液 S-101（銅）、S-103（亜鉛）、S-104（すず）、S-105（銀）、S-106（クロム）、S-107（ニッケル）、S-108（亜鉛上の銅）、S-110（すず）、S-111（金）250ml各1本
- 剝離液 N-10 250ml1本、小出瓶5本、スポイト10本、セル（L, S）各1個、ガスケット（L, S）各5個、かくはん棒（短）2本、 めっき厚さ標準板2枚
※オプション電解液
S-102（カドミウム）、S-204（リン系無電解ニッケル）、S-205（すず・亜鉛合金）、S-206（鉛）、S-207 （鉄）
（W195 D245 H356）
（W400 D280 H143）

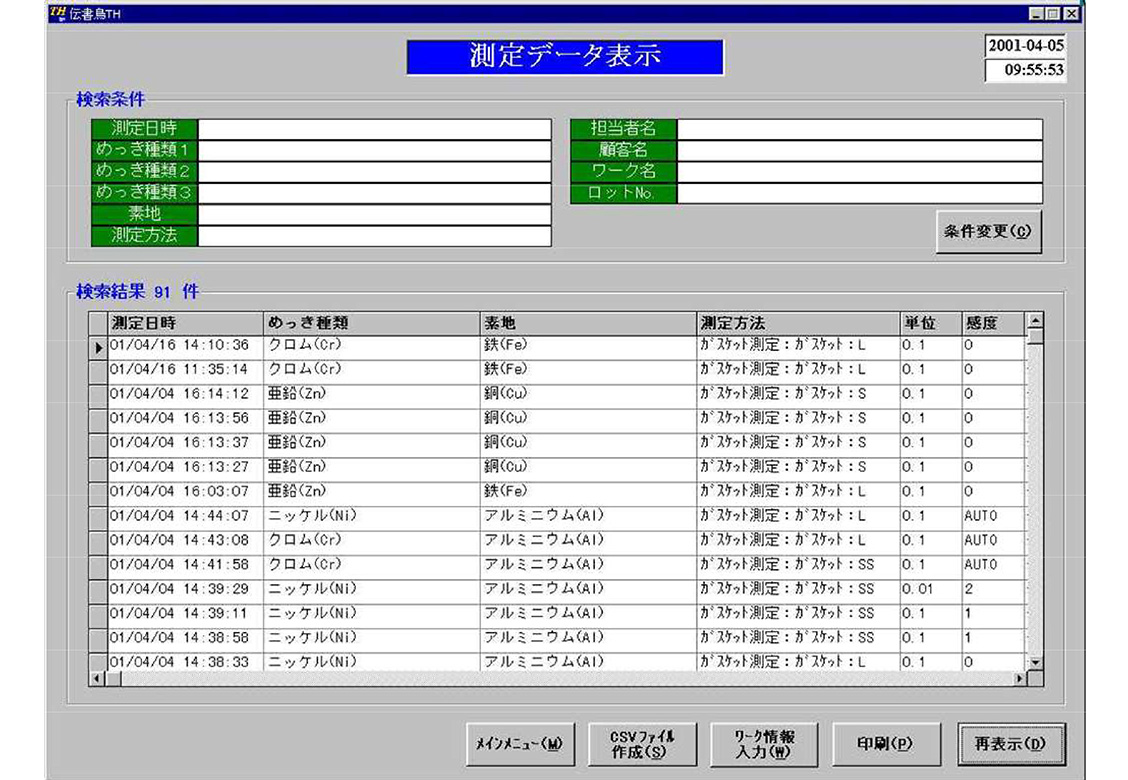

データ管理ソフト 伝書鳥TH（オプション）
- めっき厚さ測定器から測定データをPCに取り込み、CSV形式で保存できます。
- CSV形式で保存したファイルはExcelなどで読み込み、データの一覧表示や加工が自由にできます。
- めっき厚さ測定結果として、測定日時、めっき種類、顧客名、めっき厚さのデータが印刷できます。
