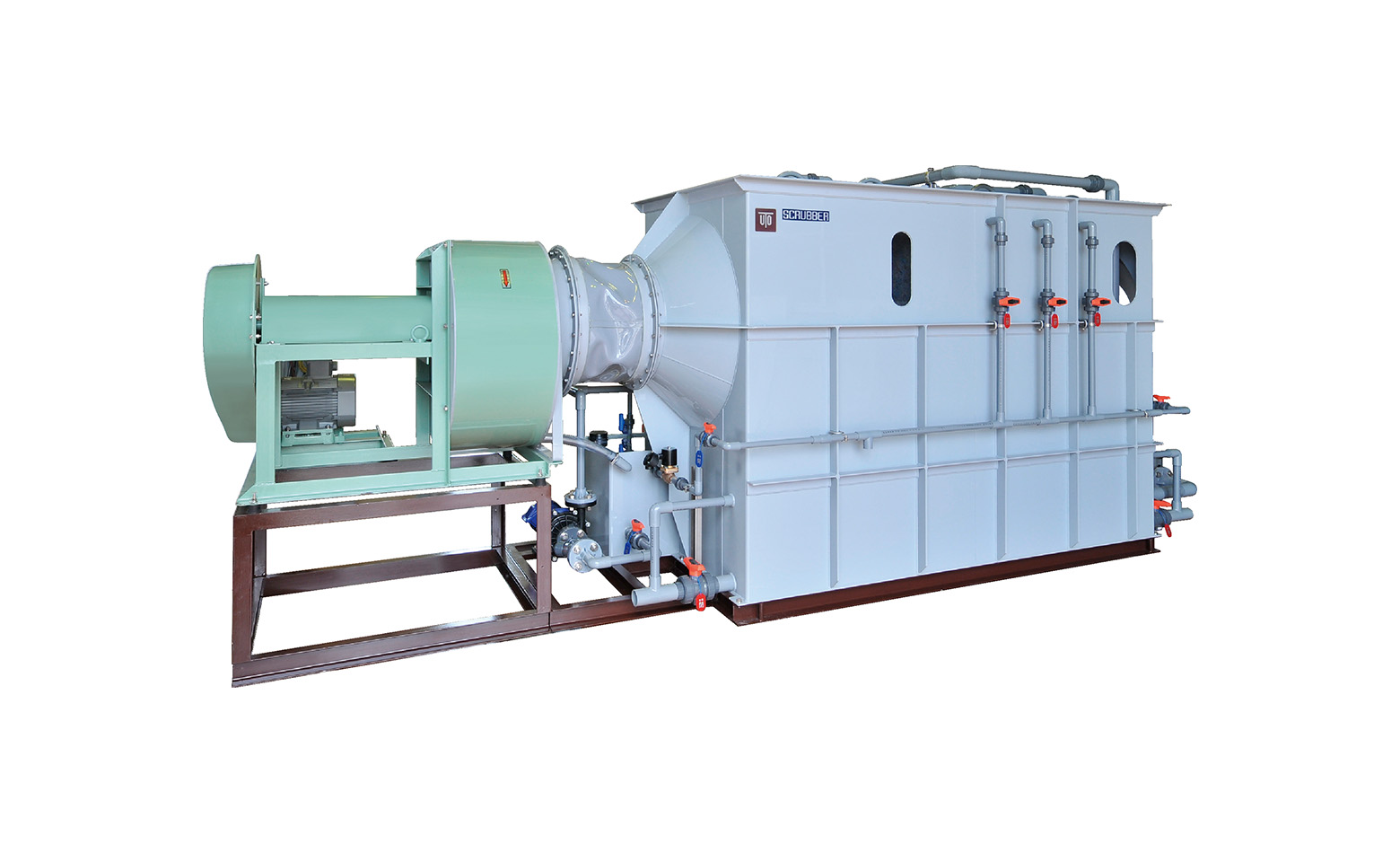

湿式空気清浄装置 2段式スクラバー
特長
- 2段構造設計で、ガス・ミストを効率よく除去します。
- 前段では、多量のシャワーと充填物でガスを吸収します。
- 前段では、除去するガスの種類にあわせ、最適なpH値管理(中和反応)をします。
- 後段では、シャワーでミストを大粒にしてフィルターで除去します。
- 本体は一体構造でフランジ接続部がなく、液もれの心配がありません。
- 着脱が容易なシャワー管は、メンテナンスが簡単にできます。
- 共通ベース(2分割)でユニット化されており、現場での据付作業が容易です。

スクラバー フローシート

仕様
酸・アルカリ用
ファン | 前段ポンプ | 後段ポンプ | シャワー量 (前段/後段) L/min |
本体寸法 (W × D × H)mm |
入口ダクト径 mm |
出口ダクト径 mm |
循環槽 (前段/後段) |
給水 A |
ドレン (前段/後段) A |
質量 kg |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
モーター kW |
風量 m3/min |
静圧 mmAq |
モーター kW |
モーター kW |
|||||||||
J-60S Ⅱ | 2.2 | 60 | 77 | 0.4 | 0.18 | 45/15 | 4,051 × 986 × 1,536 | 370 | 230 × 320 | 240/180 | 20 | 40/40 | 900 |
J-120S Ⅱ | 3.7 | 120 | 82 | 0.4 | 0.18 | 65/20 | 4,375 × 1,401 × 1,728 | 470 | 330 × 460 | 320/240 | 20 | 40/40 | 1,200 |
J-180S Ⅱ | 5.5 | 180 | 76 | 0.4 | 0.18 | 85/20 | 4,675 × 1,507 × 1,928 | 600 | 330 × 460 | 390/290 | 20 | 40/40 | 1,550 |
J-240S Ⅱ | 7.5 | 240 | 82 | 0.75 | 0.18 | 85/20 | 4,545 × 1,727 × 2,167 | 700 | 440 × 616 | 470/350 | 20 | 40/40 | 1,950 |
J-360S Ⅱ | 11 | 360 | 78 | 0.75 | 0.18 | 105/20 | 4,800 × 2,027 × 2,467 | 870 | 555 × 770 | 560/240 | 20 | 40/40 | 2,600 |
※本仕様は改良のため予告なく変更する場合があります。
クロム用
ファン | 前段ポンプ | 後段ポンプ | シャワー量 (前段/後段) L/min |
本体寸法 (W × D × H)mm |
入口ダクト径 mm |
出口ダクト径 mm |
循環槽 (前段/後段) |
給水 A |
ドレン (前段/後段) A |
質量 kg |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
モーター kW |
風量 m3/min |
静圧 mmAq |
モーター kW |
モーター kW |
|||||||||
J-60C Ⅱ | 2.2 | 60 | 70 | 0.4 | 0.18 | 45/15 | 4,051 × 986 × 1,536 | 370 | 230 × 320 | 240/180 | 20 | 40/40 | 900 |
J-120C Ⅱ | 3.7 | 120 | 70 | 0.4 | 0.18 | 65/20 | 4,375 × 1,401 × 1,728 | 470 | 330 × 460 | 320/240 | 20 | 40/40 | 1,250 |
J-180C Ⅱ | 5.5 | 180 | 65 | 0.4 | 0.18 | 85/20 | 4,675 × 1,507 × 1,928 | 600 | 330 × 460 | 390/290 | 20 | 40/40 | 1,600 |
J-240C Ⅱ | 7.5 | 240 | 80 | 0.75 | 0.18 | 85/20 | 4,545 × 1,727 × 2,167 | 700 | 440 × 616 | 470/350 | 20 | 40/40 | 2,050 |
J-360C Ⅱ | 11 | 360 | 78 | 0.75 | 0.18 | 105/20 | 4,800 × 2,027 × 2,467 | 870 | 555 × 770 | 560/240 | 20 | 40/40 | 2,750 |
※本仕様は改良のため予告なく変更する場合があります。
電源は3Φ200V 50Hz/60Hz
ウェザーキャップはオプションです。
質量は運転時質量です。
入口側の防振継手は付属していません。
濃度の高いガス、ミスト、特殊ガスについてはご相談ください。
