べーパーコン

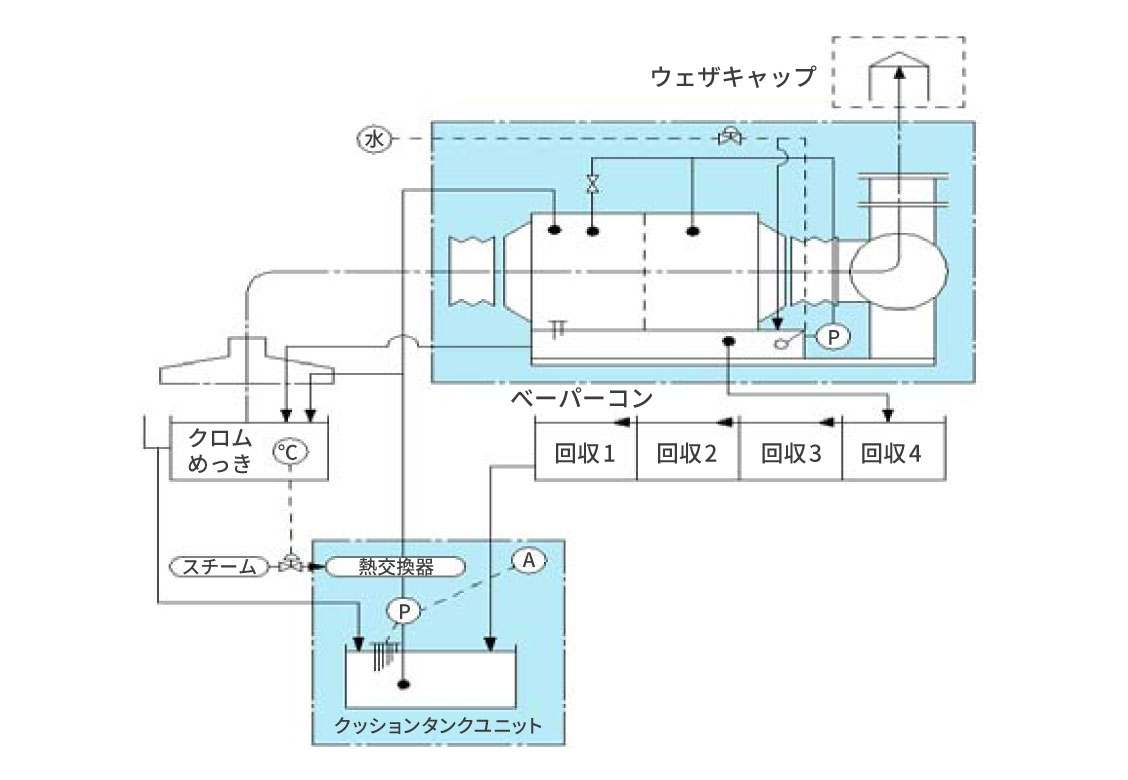

主な特長
- めっき液を蒸発濃縮し、汲出し量のほとんどを回収します。
- 蒸発時の気化熱を利用し、めっき液を冷却します。過冷却を防ぎ、きめ細かな温度管理ができます。
- 大気放出基準も作業環境基準もクリアする局所排気装置です。NS型は排気浄化機能も搭載しています。またミスト除去効率を格段に向上させました。
- NS型は蒸発水分を回収しますので、回収槽の給水にも使用できます。
- 濃縮、冷却、ミスト除去と1台3役で省エネタイプです。
- 運転はポンプと排風機だけで操作は極めて簡単です。
仕様
べーパーコン
| 蒸発量 L/h |
ファン | ダクト径 mm |
寸法 （W × D × H）mm |
運転質量 kg |
||||
|---|---|---|---|---|---|---|---|---|
| モータ kw |
風量 ㎥/min |
|||||||
| NS形 | 蒸発 | VC- 40NS | 40 | 2.2 | 60 | 370 | 3407 × 900 × 1475 | 700 |
| 冷却 | VC- 80NS | 80 | 3.7 | 120 | 470 | 4016 × 1200 × 1760 | 1100 | |
| ミスト除去 | VC- 120NS | 120 | 5.5 | 180 | 600 | 4335 × 1450 × 2080 | 1600 | |
| VC- 160NS | 160 | 7.5 | 240 | 700 | 4425 × 1650 × 2280 | 1900 | ||
| タテ形 | 蒸発 | VC- 50V | 50 | 0.75 | 50 | 500 | 950 × 900 × 2175 | 800 |
| 冷却 | VC- 100V | 100 | 1.5 | 100 | 600 | 1180 × 1280 × 2385 | 1200 | |
| VC- 200V | 200 | 2.2 | 200 | 700 | 1700 × 1700 × 2585 | 1700 | ||
クッションタンクユニット
| 形式 mm |
寸法 （W × D × H）mm |
液量 L |
ポンプ kw |
|||
|---|---|---|---|---|---|---|
| NS形 | 蒸発 | VC- 40NS | T-40 | 1000 × 800 × 1690 | 350 | 0.4 |
| 冷却 | VC- 80NS | T-80 | 1100 × 1000 × 1795 | 540 | 0.75 | |
| ミスト除去 | VC- 120NS | T-120 | 1300 × 1100 × 2220 | 720 | 0.75 | |
| VC- 160NS | T-160 | 1500 × 1300 × 2220 | 1000 | 1.5 | ||
| タテ形 | 蒸発 | VC- 50V | ー | ー | ー | 0.4 |
| 冷却 | VC- 100V | ー | ー | ー | 0.75 | |
| VC- 200V | ー | ー | ー | 0.75 |
※本仕様は改良のため予告なく変更する場合があります。
電源は3Φ200V 50/60Hz
V型のファンモータ、ダクト径は60Hzの場合です。
ウェザキャップはオプションです。
蒸発量は液温50℃、室温20℃、湿度60%時を示します。
