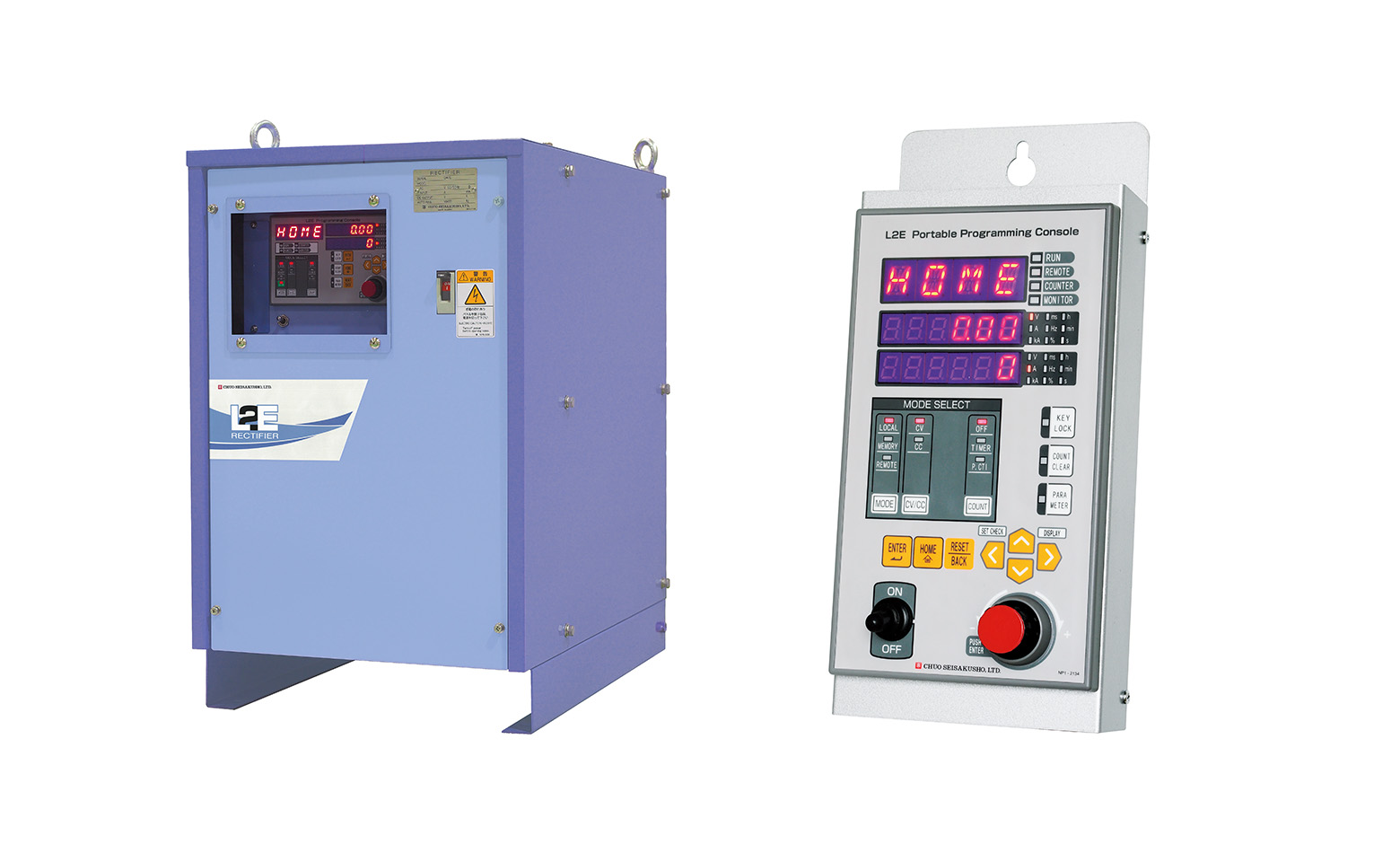

インバータ式高効率電源 LE1
特徴

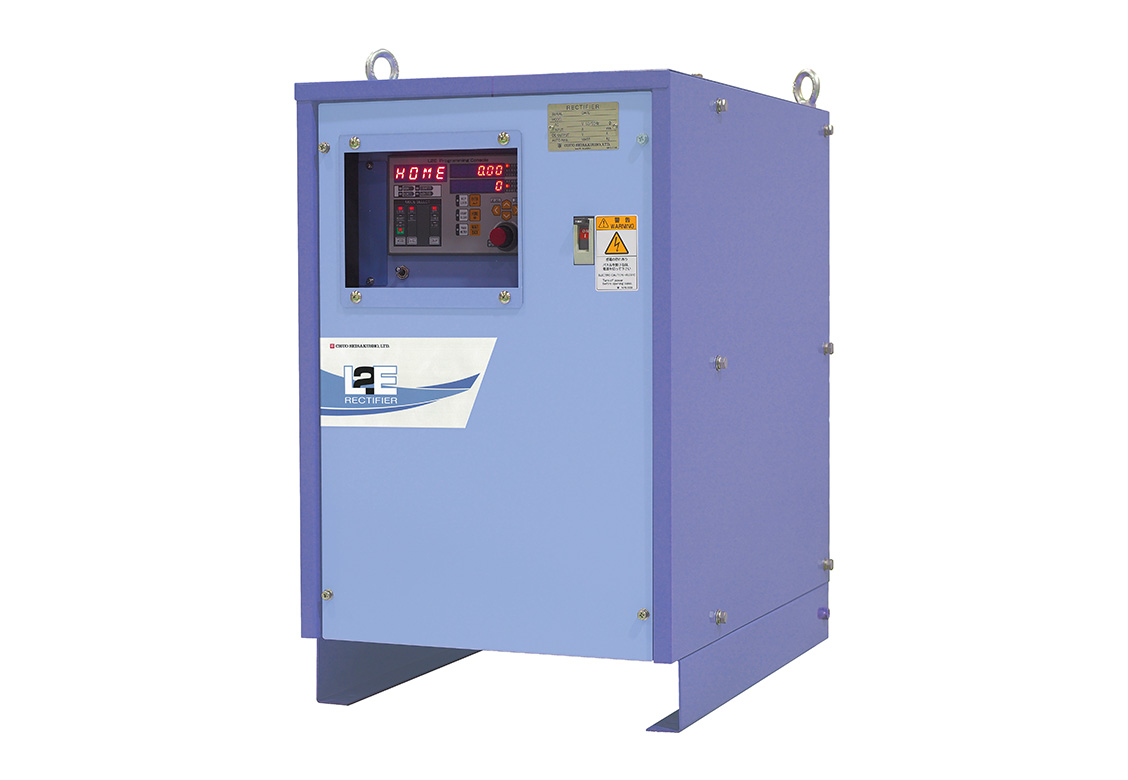

本体
- 独自の回路設計による高効率化・高力率化で電気料金のコスト削減を実現
- 発熱量の削減により軽量化、静音化および長寿命化を実現
- 各種保護回路を搭載するとともに本体内部パネルにて異常状態の直接確認が可能
- 各領域において低リップル出力が可能

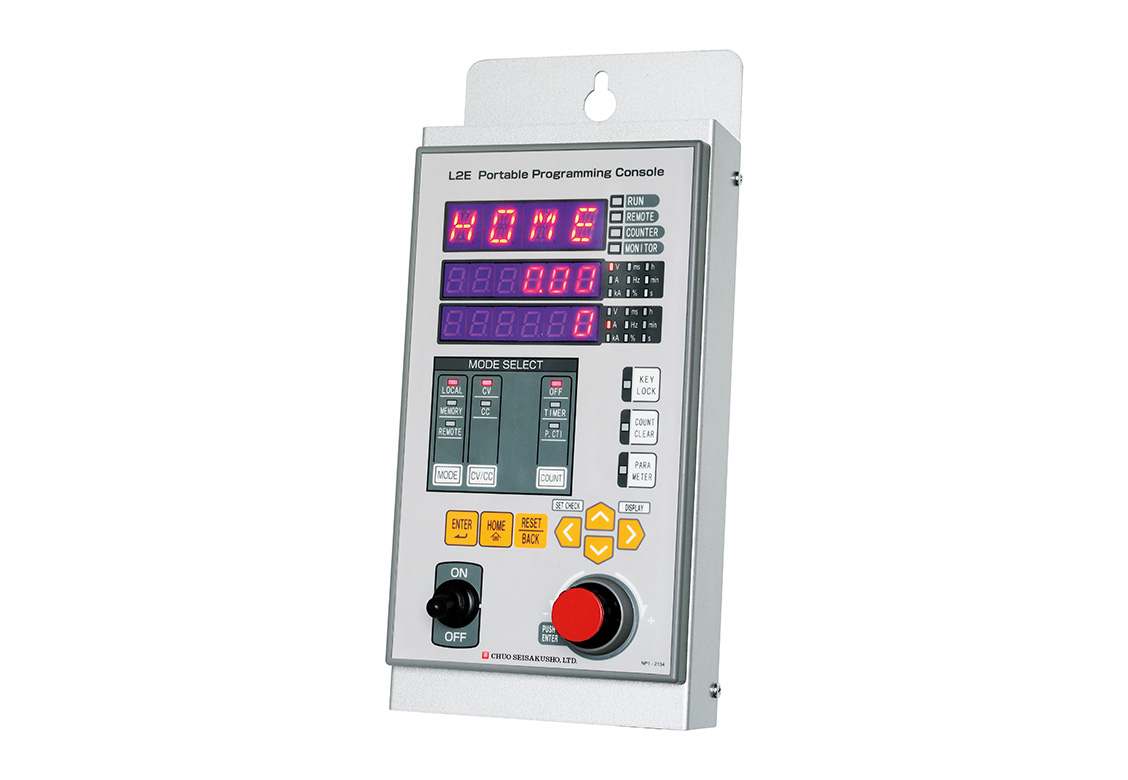

リモコンBOX
- 積算電流計機能や処理時間タイマ機能を標準装備
- 出力電圧・電流に加え、積算電流値や処理時間等同時に3種類の表示が可能
- メモリ（MEMORY）機能により最大99通りの出力パターンを設定でき、メモリNo.の読込により運転が可能
- 定電圧と定電流も容易に変更可能
さまざまなラインナップ
リモコンBOX操作仕様
リモコンBOXを用いて様々な機能を標準的に使用可能
MB型制御互換仕様 （M型）
サイリスタ式直流電源装置MB型と制御の互換があるためスムーズな入替が可能
アナログ通信仕様（A型）
出力設定・各アンサー出力ともに0～5Vもしくは4～20mAの絶縁信号に対応
RS-485通信仕様（R型）
パソコン・PLC等を用いたデジタル通信により遠隔操作が可能
CC-Link通信仕様（C型）
超高速通信・大容量のネットワーク通信を用いることで、省配線化が可能
主な仕様
| 入力電圧 | AC200V, AC380-440V ±10% 3φ 50/60Hz |
|---|---|
| 自動制御精度 | 定格値の±1.0%以内 |
| リップル（rms） | 定格時5%以内 |
| スロープ時間 | 0.2s～9h59m59s |
| 外部入出力 | 入力4点、出力3点（※M型を除く） |
| 耐環境性 | 屋内型、周囲温度0～40℃ |
整流器側入力電線サイズ
| 出力電流 | 線の種類 | 線経 | 圧着端子 |
|---|---|---|---|
| 500A | IV | 5.5mm² | M6 |
| 1000A | IV | 14mm² | M8 |
| 2000A | IV | 38mm² | M8 |
表示形式
容量別仕様
| 出力電流（A） | 出力電圧16V | 外形寸法（mm） | 質量 | 出力端子形状 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力容量 （kVA） |
幅 | 奥行 | 高さ | 固定穴ピッチ | 出力端子位置 | ||||||
| W | D | H | E | W1 | W2 | H1 | H2 | （kg） | |||
| 500 | 9.5 | 300 | 500 | 700 | 350 | 40 | 120 | 295 | 420 | 42 | （A） |
| 1000 | 18.5 | 400 | 500 | 700 | 350 | 95 | 230 | 350 | 475 | 63 | （B） |
| 2000 | 37.0 | 440 | 650 | 700 | 500 | 120 | 245 | 350 | 525 | 105 | （C） |
安全確保のため接地工事は必ず施工して下さい。
8V、12Vにも対応可能です。
本仕様は改良のため予告なく変更する場合があります。
入力380～440Vも製作可能です。（受注生産。定格出力15Vまで）

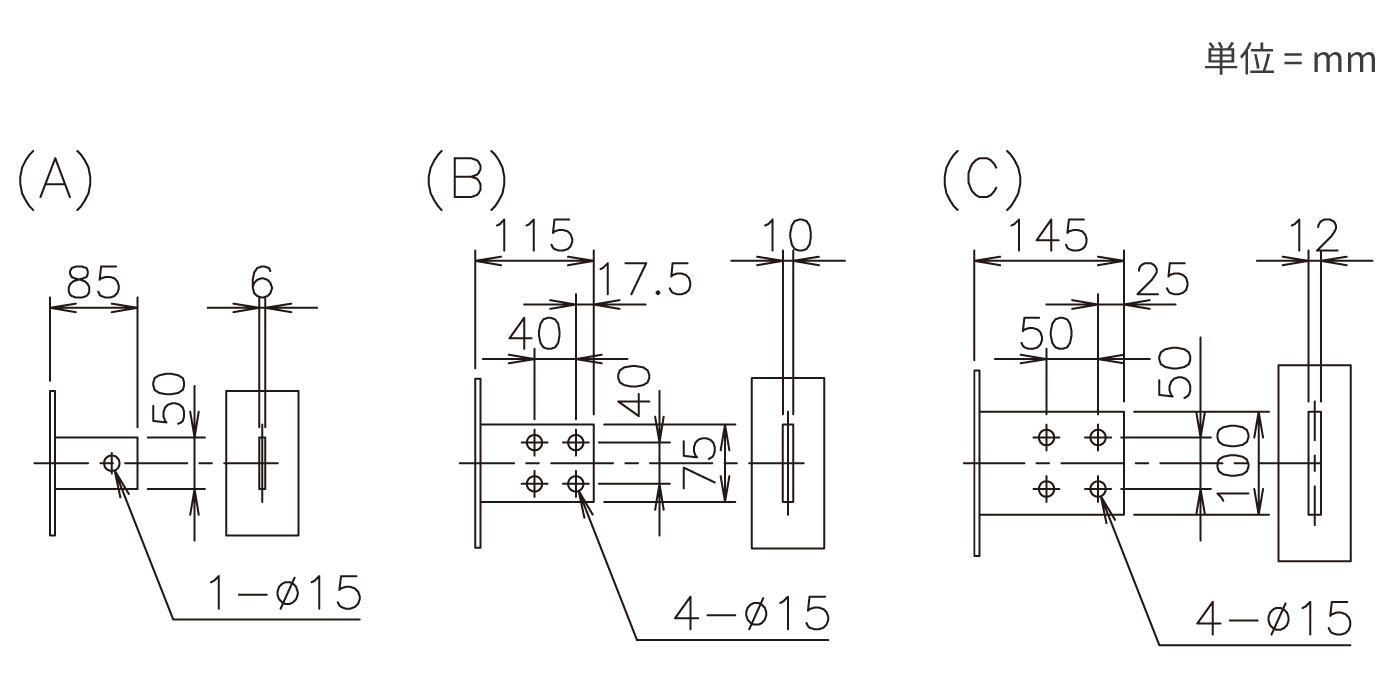

出力端子寸法

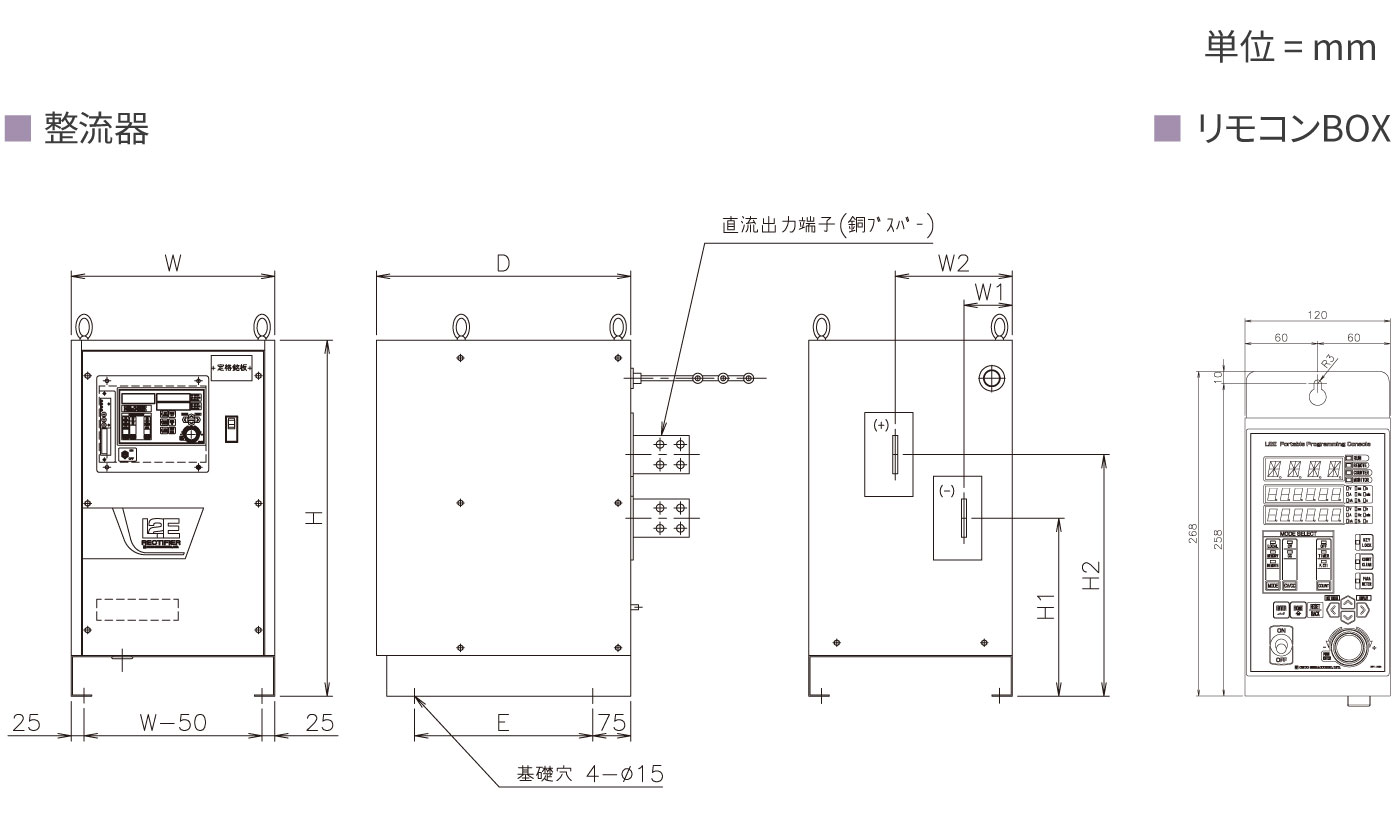

主要寸法
