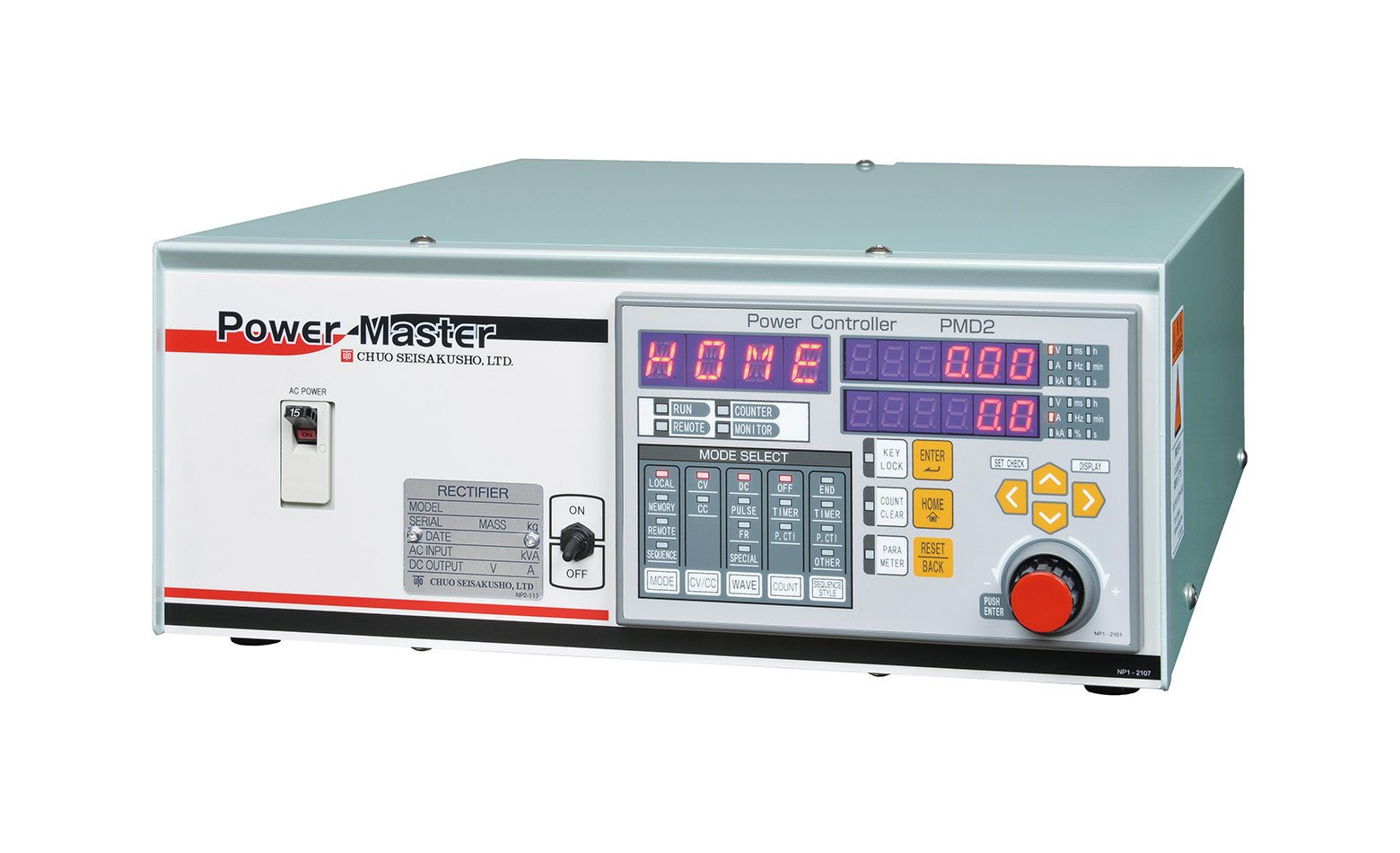

PMD2
あらゆる機能を搭載したハイエンドモデル
- 4種類の出力波形が選択可能
- RS-485 通信機能を標準装備
- シーケンス運転機能を装備
- 1A以下の微細電流モデルをラインナップ
出力波形
用途に応じて各種波形を選択できます
機能
- CC-Linkをはじめとするオープンフィールドネットワークに対応（オプション）
- 一次入力電圧380V〜440Vに対応（受注生産）
- 99通りのメモリ運転機能
- 積算電流計、処理時間タイマ機能を標準装備
- 電圧値・電流値・積算値の3つの数値を同時に表示
| 定格入力電圧 | AC100V/AC200V ±10% 1φ、AC200V ±10% 3φ（容量別仕様参照） |
|---|---|
| 定格出力電圧 | DC 4V, 8V, 12V, 16V, 24V, 32V |
| 定格出力電流 | DC 1A/0.1A, 2A/0.2A, 5A, 10A, 20A, 50A, 100A, 200A, 300A
（1A/0.1A及び2A/0.2Aは定格レンジ自動切替式） |
| 定格容量 | 4.8kW以下（1A/0.1A, 2A/0.2Aは24W以下） |
| 自動制御精度 | 定格値の±0.5%以内 |
| リップル（rms） | 定格時で1%以内 |
| メモリ運転 | 99メモリ |
| シーケンス運転 | 9チャンネル9ステップ |
| 定格波形 | 低リップル直流、矩形波パルス（0.1～999.9ms, 推奨最小設定5.0ms）、 単相正弦波（0.1～999.9Hz, 1A/0.1A 及び 2A/0.2A のみ 0.1～100.0Hz）、任意特殊波形 |
| カウンタ機能 | 処理時間タイマ、プログラム積算電流 |
| スロープ機能 | アップスロープ、ダウンスロープ |
| モニタ機能 | 設定モニタ、負荷モニタ |
| 接点信号入出力 | 入力4点、出力3点（入出力とも任意に設定可能） |
| 出力電流信号 | 0～60mV（非絶縁） |
| デジタル通信 | RS-485通信 |
| オプション機能 | CC-Link通信、パルス同期機能、入力電圧AC400V系対応、出力電圧DC40V以上対応 |
| 耐環境性 | 屋内、周囲温0～40℃ |
容量別仕様
| 機能型式 | 電圧型式120・ ・ ・定格出力電圧12V | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電流形式 | 定格出力 電流 |
交流入力 | 入力容量 | 冷却方式 | 前幅（W）mm | 奥行（D）mm | 高さ（H）mm | 入力端子 | 出力端子 | 質量kg | |
| PMD2 | 010 | 1A/0.1A | 1φ100V/200V | 80（VA） | 自冷 | 270 | 350 | 140 | M4 1.25SQ |
M5 端子台 |
8 |
| 020 | 2A/0.2A | 100（VA） | |||||||||
| 050 | 5A | 1φ100V/200V | 180（VA） | 自冷 | 270 | 350 | 140 | M4 1.25SQ |
M5 端子台 |
8 | |
| 100 | 10A | 300（VA） | |||||||||
| 200 | 20A | 480（VA） | |||||||||
| 500 | 50A | 3φ200V 380-440V （受注生産） |
1.13（kVA） | 風冷 | 350 | 430 （注） |
M4 2.0SQ |
φ7穴 |
12 | ||
| 101 | 100A | 2.04（kVA） | |||||||||
| 201 | 200A | 3.63（kVA） | 430 | 16 | |||||||
| 301 | 300Ａ | 5.66（kVA） | 500 | 615 | 160 | M4 3.5SQ | φ9穴 | 24 | |||
（注）200Aは400V系入力の場合、455となります。
定格50A～300Aは入力380V～440Vも製作可能。（受注生産）
4V、8V、16V、24V、32V製作可能。
1A/0.1A、2A/0.2Aは定格容量24W以下のみ製作可能。

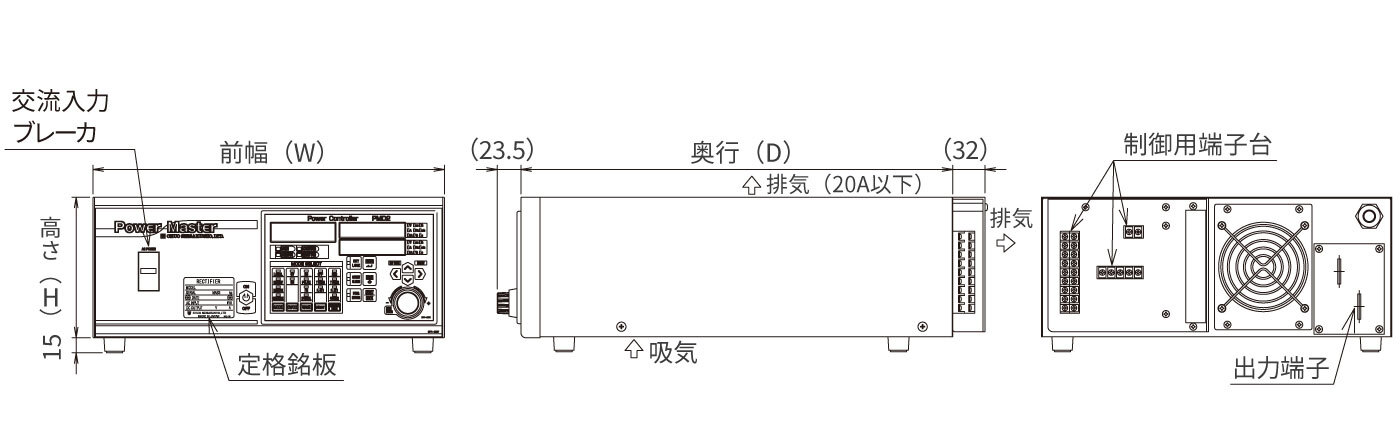

本体外形図

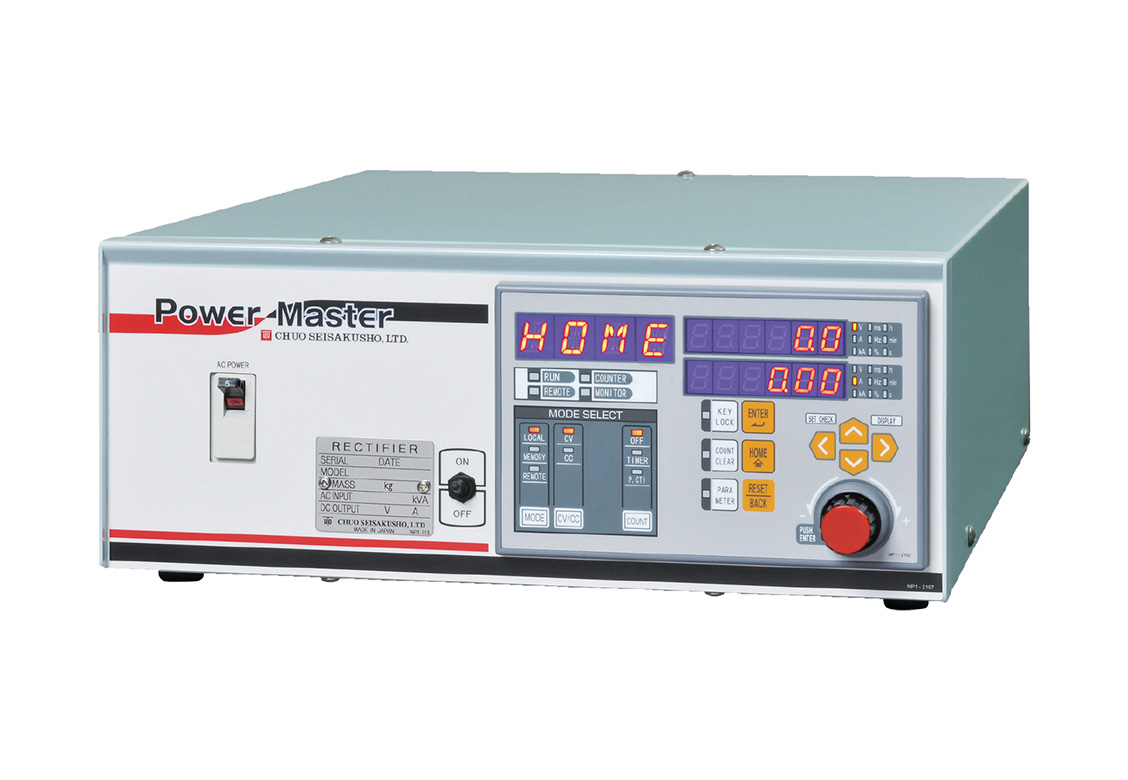

PME2
操作性と機能がさらに充実したスタンダードモデル
- メニュー選択とダイヤルで操作性向上
- 外部設定信号用の絶縁変換器を内部に搭載
- 外部アンサー信号用の絶縁変換器を内部に搭載
機能
- CC-Linkをはじめとするオープンフィールドネットワークに対応（オプション）
- 一次入力電圧380V〜440Vに対応（受注生産）
- 99通りのメモリ運転機能
- 積算電流計、処理時間タイマ機能を標準装備
- 電圧値・電流値・積算値の3つの数値を同時に表示
| 定格入力電圧 | AC100V/AC200V ±10% 1φ、AC200V ±10% 3φ（容量別仕様参照） |
|---|---|
| 定格出力電圧 | DC 4V, 8V, 12V, 16V, 24V, 32V |
| 定格出力電流 | DC 5A, 10A, 20A, 50A, 100A, 200A, 300A |
| 定格容量 | 4.8kW以下 |
| 自動制御精度 | 定格値の±0.5%以内 |
| リップル（rms） | 定格時で1%以内 |
| メモリ運転 | 99メモリ |
| 出力波形 | 低リップル直流 |
| カウンタ機能 | 処理時間タイマ、プログラム積算電流 |
| スロープ機能 | アップスロープ、ダウンスロープ |
| モニタ機能 | 設定モニタ、負荷モニタ |
| 接点信号入出力 | 入力4点、出力3点（入出力とも任意に設定可能） |
| 外部設定信号 | 0～5V（内部で絶縁） |
| 外部アンサ信号 | 電圧、電流ともに0～5V（内部で絶縁） |
| 出力電流信号 | 0～60mV（非絶縁） |
| オプション機能 | RS-485通信、CC-Link通信、入力電圧AC400V系対応、出力電圧DC40V以上対応 |
| 耐環境性 | 屋内、周囲温度0～40℃ |
容量別仕様
| 機能型式 | 電圧型式120・ ・ ・定格出力電圧12V | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電流形式 | 定格出力 電流 |
交流入力 | 入力容量 | 冷却方式 | 前幅（W）mm | 奥行（D）mm | 高さ（H）mm | 入力端子 | 出力端子 | 質量kg | |
| PME2 | 050 | 5A | 1φ100V/200V | 180（VA） | 自冷 | 270 | 350 | 140 | M4 1.25SQ |
M5 端子台 |
8 |
| 100 | 10A | 300（VA） | |||||||||
| 200 | 20A | 480（VA） | |||||||||
| 500 | 50A | 3φ200V 380-440V （受注生産） |
1.13（kVA） | 風冷 | 350 | 430 （注） |
M4 2.0SQ |
φ7穴 |
12 | ||
| 101 | 100A | 2.04（kVA） | |||||||||
| 201 | 200A | 3.63（kVA） | 430 | 16 | |||||||
| 301 | 300Ａ | 5.66（kVA） | 500 | 615 | 160 | M4 3.5SQ | φ9穴 | 24 | |||
（注）200Aは400V系入力の場合、455となります。
定格50A～300Aは入力380V～440Vも製作可能。（受注生産）
4V、8V、16V、24V、32V製作可能。
本体外形図
PMS1
定型1A,5A,10Aのシンプルモデル
| 定格入力電圧 | AC100V/AC200V ±10% 1φ |
|---|---|
| 定格出力電圧 | DC 12V |
| 定格出力電流 | DC 1A, 5A, 10A |
| 定格容量 | 120W以下 |
| 自動制御精度 | 定格値の±1.0%以内 |
| リップル（P-P） | 定格時で3%以内 |
| スロープ機能 | アップスロープ（2秒固定） |
| 接点信号入出力 | 入力1点（運転）、出力1点（故障） |
| 外部設定信号 | 0～5V（非絶縁） |
| 出力電流信号 | 0～60mV（非絶縁） |
| 耐環境性 | 屋内、周囲温度0～40℃ |
容量別仕様
| 機能型式 | 電圧型式120・ ・ ・定格出力電圧12V | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電流形式 | 定格出力 電流 |
交流入力 | 入力容量 | 冷却方式 | 前幅（W）mm | 奥行（D）mm | 高さ（H）mm | 入力端子 | 出力端子 | 質量kg | |
| PMS1 | 010 | 1A | 1φ100V/200V | 65（VA） | 自冷 | 230 | 316 | 70 | M3 端子台 |
M3 端子台 |
3 |
| 050 | 5A | 170（VA） | |||||||||
| 100 | 10A | 310（VA） | 250 | 346 | 85 | 3.5 | |||||

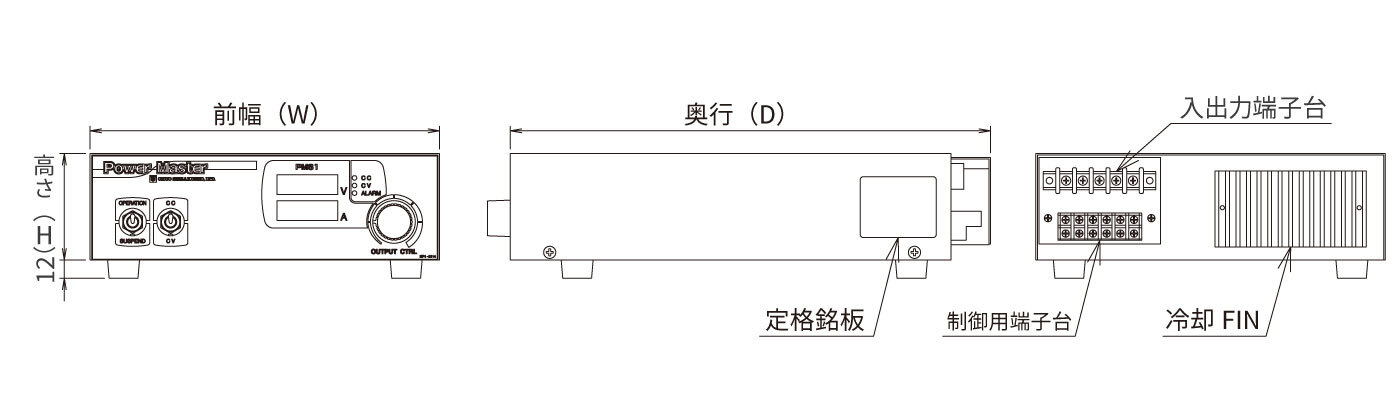

本体外形図
形式表示
主な機能一覧
| 機能 | PMD2 | PME2 | PMS1 | |
|---|---|---|---|---|
| 運転モード | ローカル運転 | ○ | ○ | ○ |
| メモリ運転 | ○ | ○ | ― | |
| シーケンス運転 | ○ | ― | ― | |
| 出力波形 | 低リップル直流 | ○ | ○ | ○ |
| 矩形波パルス | ○ | ― | ― | |
| 単相全波 | ○ | ― | ― | |
| 特殊任意波形 | ○ | ― | ― | |
| カウンター機能 | 処理時間タイマ | ○ | ○ | ― |
| プログラム積算電流 | ○ | ○ | ― | |
| トータル積算電流 | ○ | ○ | ― | |
| スロープ機能 | スロープ出力 | ○ | ○ | ○（アップスロープのみ） |
| アイドル機能 | アイドル出力 | ○ | ○ | ― |
| リミッタ機能 | 出力リミッタ | ○ | ○ | ― |
| モニター機能 | 電圧・電流モニタ | ○ | ○ | ― |
| パルス同期機能 | パルス同期出力 | △ | ― | ― |
| 外部との接続 | 接点信号入力 | ○ | ○ | ○（運転のみ） |
| 接点信号出力 | ○ | ○ | ○（故障のみ） | |
| 設定信号（0～5V） | ― | ○ | ○ | |
| アンサー信号（0～5V） | ― | ○ | ― | |
| 出力電流信号（0～60mV） | ○ | ○ | ○ | |
| デジタル通信（RS-485） | ○ | △ | ― | |
○：標準 △：オプション ―：未対応
