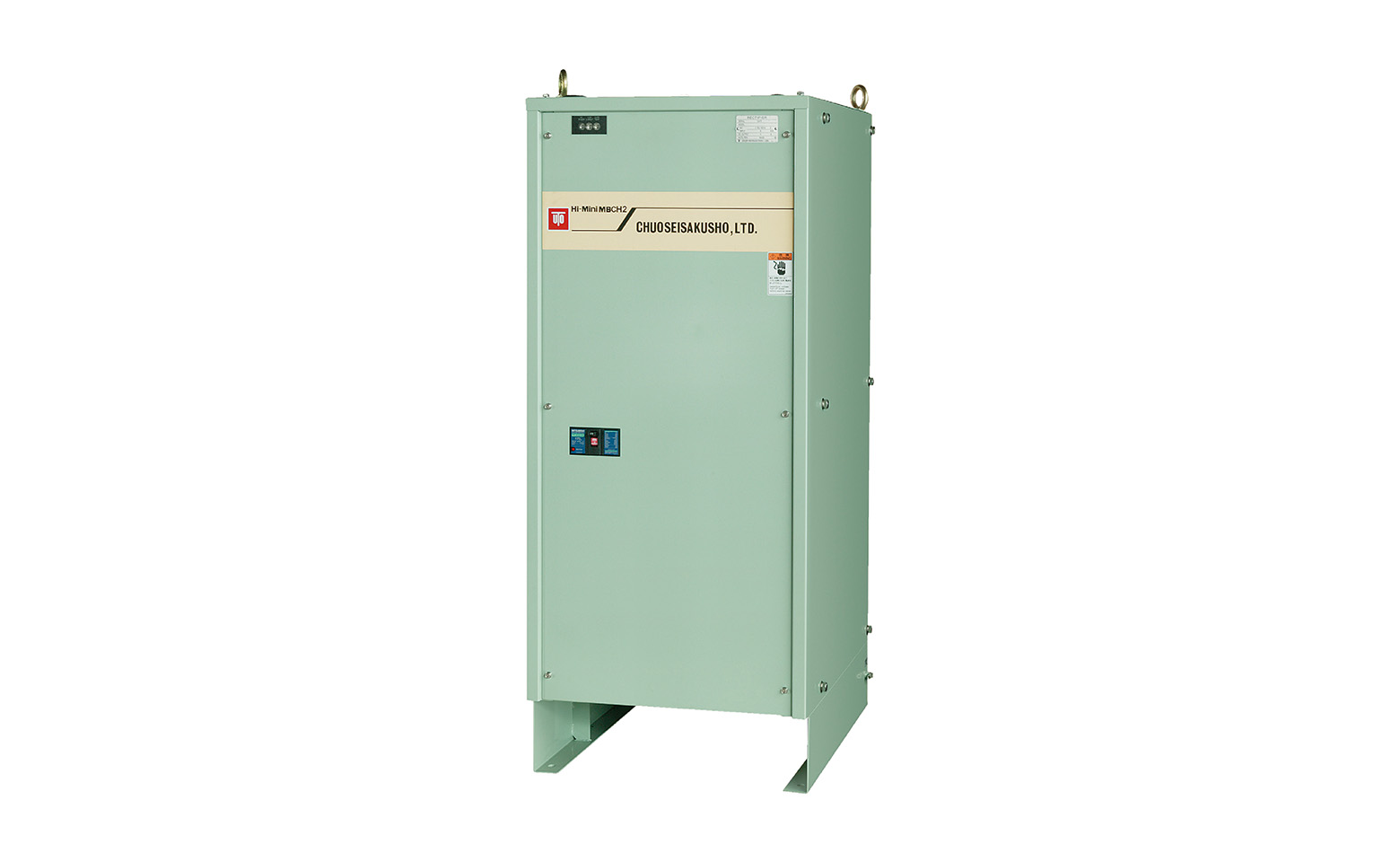

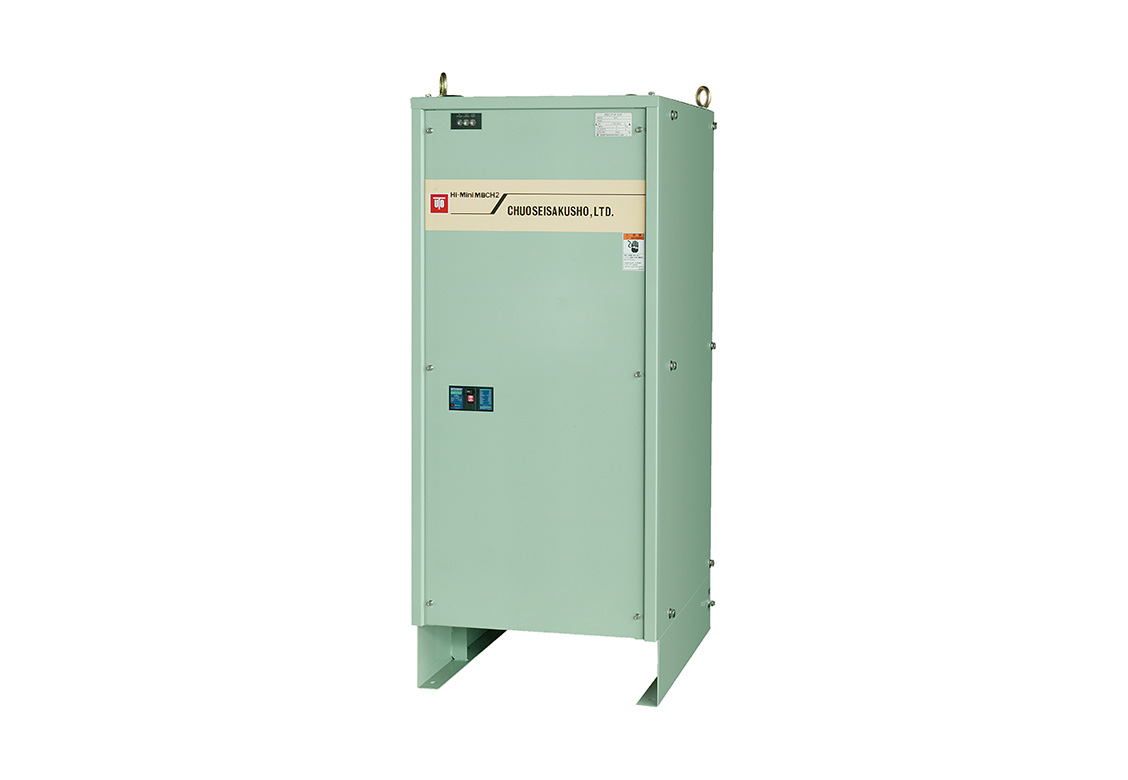

サイリスタ式ED Hi-Mini.ED
特徴
塗膜品質の安定
電着塗装に適する低リップルの出力波形により、塗装品質が安定します。
高信頼性
長年の整流器製造の実績と技術を生かし、徹底した品質管理により、一段と信頼性を高めましたので、安心してご使用いただけます。
幅広い制御
定電圧・定電流・垂下特性等豊富な機能を搭載しています。また集中制御用コンピュータとの連動も可能で、出力電流の自動制御ができます。
完ぺきな保護機能
(1)過電流・短絡電流保護機能
オーバーロードに対しては、過電流保護装置が作動し、運転を停止します。
また槽内のワーク短絡にも過電流保護装置が作動し速やかに整流器を保護します。いずれの場合もリセットすれば再起動が可能です。
(2)温度異常保護機能
冷却ファン等の故障による異常温度を検出して、整流器の運転を停止し、保護します。
ソフトスタート機能を標準装備
ソフトスタート時間は5~60秒の間、任意に設定できますので、初期突入電流を防止します。
インターロック回路の標準装備
塗装装置側から異常信号を受けると、 運転を停止することなく、整流器の出力を自動降下させる低出力機能を装備しているため塗膜の再溶解を防止し、 ワークを保護します。また信号が復帰すると自動昇圧し、正常運転に戻ります。
オプション
直流積算電流計・デジタルメーター等、 豊富なオプションを御用意しています。

主な仕様
入力電圧 | AC200V 3φ 50/60Hz 380V、440Vも製作いたします。 |
---|---|
出力範囲 |
電圧 定格の10%~100% 電流 定格の5%~100% |
冷却方式 | 乾式風冷 |
外部制御 | 外部接点により初期、定常切換可能 |
制御方式 | 1次サイリスタ制御 |
調整方式 | 自動定電圧 ソフトスタート60秒(可変) |
リップル | 定格時5%以内 |
入力容量(KVA) | 電流(A) | 30 | 50 | 100 | 150 | 200 | 300 | 400 | 500 | |
---|---|---|---|---|---|---|---|---|---|---|
電圧(V) | 形式 | 300 | 500 | 101 | 151 | 201 | 301 | 401 | 501 | |
250 | 251 | 9.5 | 15.7 | 30.6 | 45.8 | 61.0 | 92.0 | 121.0 | 154.0 | |
300 | 301 | 11.0 | 18.9 | 36.0 | 54.5 | 72.0 | 108.0 | 144.0 | 181.0 | |
350 | 351 | 12.5 | 21.1 | 40.5 | 64.5 | 82.0 | 123.0 | 164.0 | 204.0 | |
400 | 401 | 14.5 | 24.2 | 47.4 | 71.0 | 94.0 | 141.0 | 188.0 | 234.0 | |
外形寸法(mm) | 幅 | W | 460 | 550 | 600 | 700 | 750 | |||
奥行 | D | 550 | 650 | 850 | 900 | 950 | ||||
高さ | H | 1,100 | 1,300 | 1,450 | 1,600 | 1,600 | ||||
質量(kg) | 250 | 251 | 120 | 130 | 330 | 550 | 550 | 720 | 820 | 900 |
300 | 301 | 130 | 150 | 350 | 570 | 570 | 750 | 860 | 950 | |
350 | 351 | 150 | 170 | 370 | 600 | 600 | 780 | 900 | 1,000 | |
400 | 401 | 180 | 200 | 410 | 640 | 640 | 830 | 950 | 1,080 | |
端子形状 | A | B | C |
その他250V以下、400V以上、500A以上の機種もご要望に応じ製作いたします。
入力容量(KVA)は参考値です。

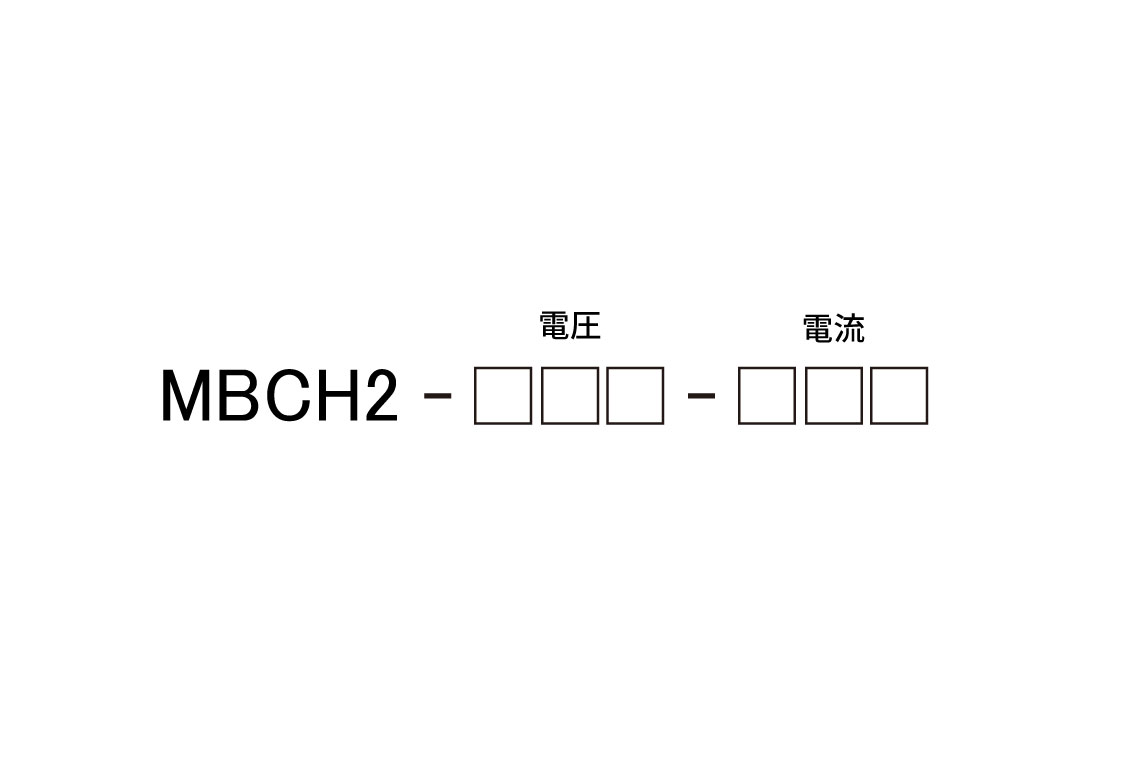

形式の見方

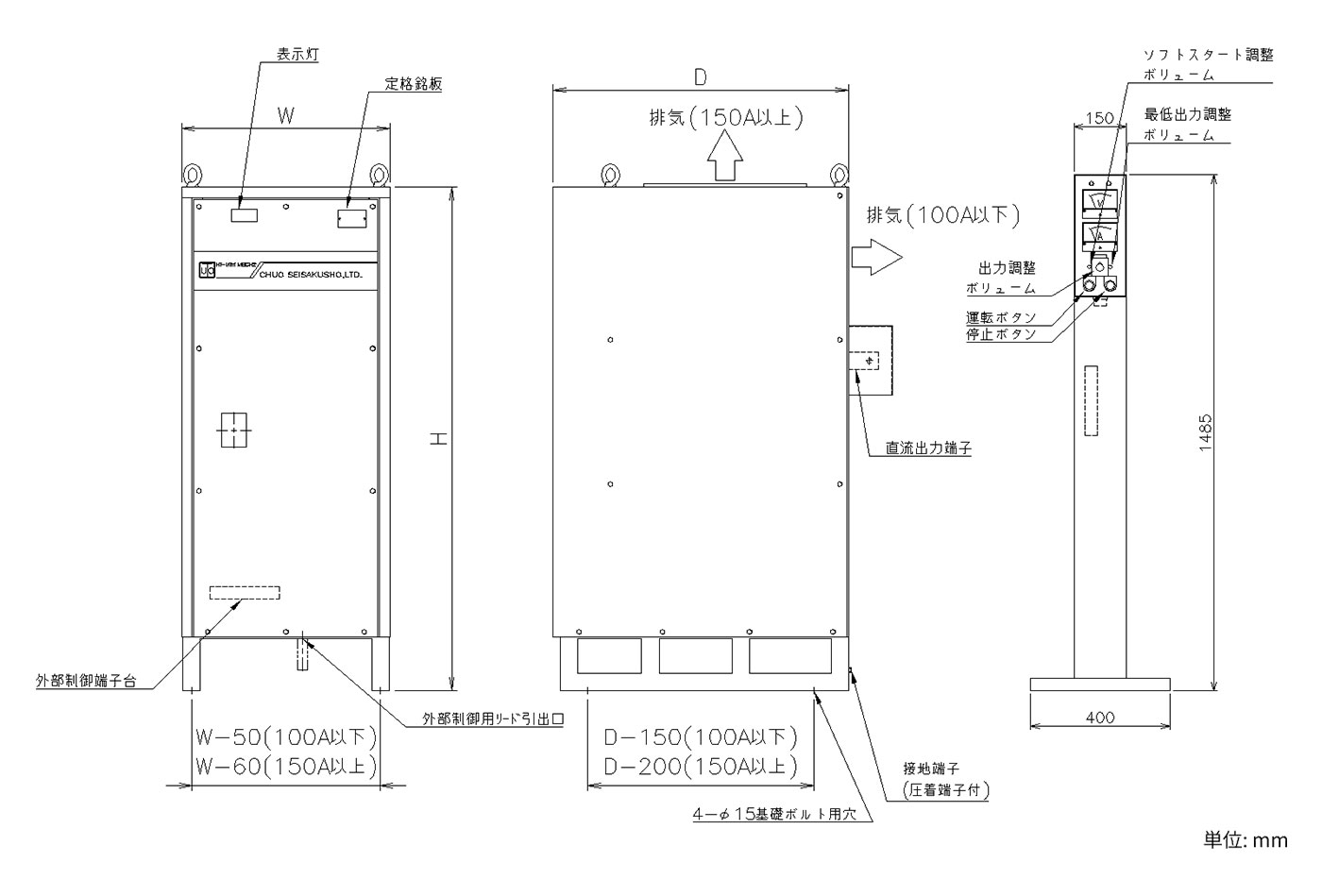

主要寸法

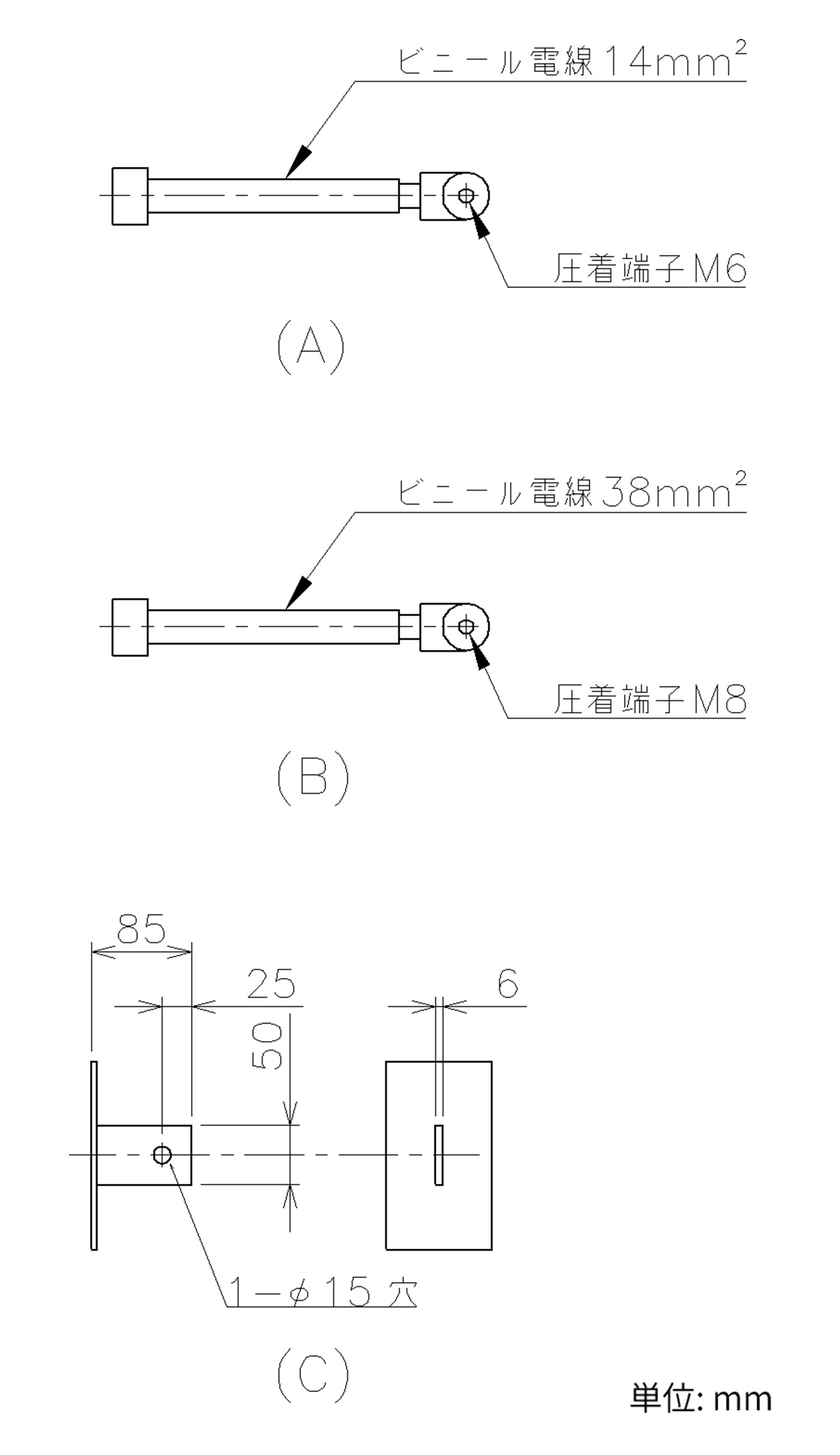

出力端子寸法
