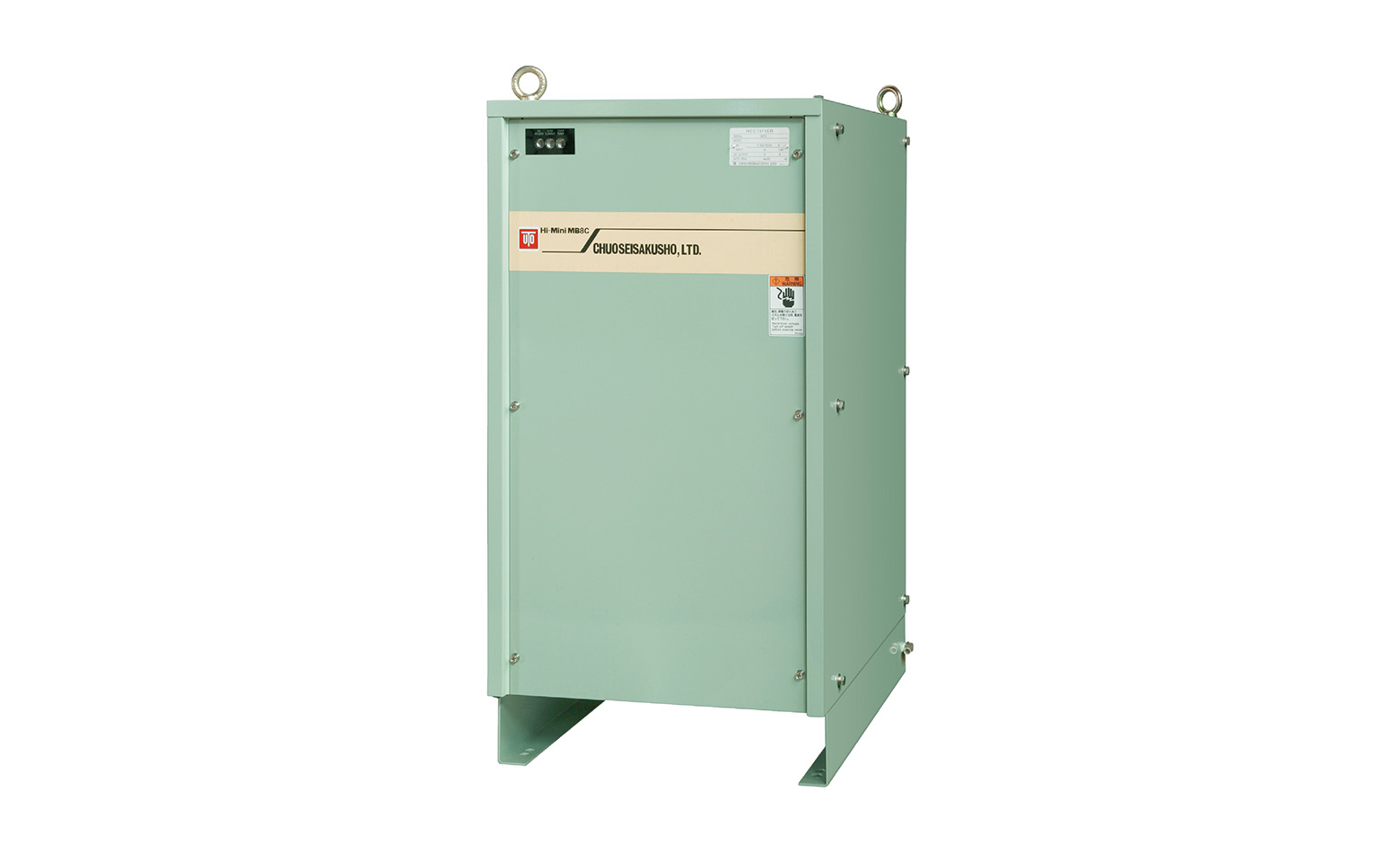

サイリスタ式MB Hi-Mini.MB
特長
高信頼性
中央のエレクトロニクス技術を結集して、制御回路心臓部のハイブリッドIC化を実現しましたので、一段と信頼性が向上しました。
めっき不良防止回路
垂下特性の制御により、定格電流の105%に達した時点で定電流に移行し、めっき不良を未然に防ぎます。
完璧な保護装置
[過電流保護]
交流側の入力電流が定格値の120%以上、直流側の出力電流が定格値の110%以上流れた時には、出力を自動的に停止し、整流器を保護します。
[温度異常保護]
冷却扇の故障または、機器の温度異常上昇時には、 自動的に出力を停止し、整流器を保護します。保護装置が作動した場合には、整流器盤面に故障表示をすると共にブザーで警報を発しますので、異常時の対策は万全です。
幅広い制御
定電圧・定電流・ソフトスタートなど、豊富な機能を装備しています。
小型・軽量・省スペース
3000A以下の機種は取付金具(オプション)を使用し、簡単に二段積ができます。
静かな運転音
低騒音冷却扇の採用と風洞構造の改良により、 一段と静かな運転音を実現しました。
耐久性・耐環境性
設置環境を考慮した構造設計で高耐久性を実現 しました。
豊富なバリエーション
出力電圧は、6V、8V、10V、12V、15Vの5種類、出力電流は100A~10000Aまで13種類のワイドバリエーションです。15Vを超える機種も製作いたします。
オプション仕様
- 並列運転装置
- 外部出力制御
- デジタルメータ
- DC-AHメータ
- デジタル通信
- 電流設定管理装置

主な仕様
入力電圧 | AC200V 3Φ 50/60Hz 380V、440Vも制作いたします。 |
---|---|
出力保証範囲 | 電圧:定格の25%~100% 電流:定格の5%~100% |
入力容量(kVA) | 電流(A) | 100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
電圧(V) | 型式 | 101 | 201 | 301 | 501 | 102 | 152 | 202 | 302 | 402 | 502 | 602 | 802 | 103 | |
6 | 060 | 1.0 | 1.8 | 2.8 | 4.5 | 8.5 | 12.5 | 16.7 | 25.0 | 33.6 | 42.0 | 52.5 | 71.0 | 89.5 | |
8 | 080 | 1.2 | 2.2 | 3.4 | 5.6 | 10.6 | 15.7 | 21.0 | 31.5 | 42.0 | 52.3 | 62.5 | 85.0 | 98.0 | |
10 | 100 | 1.4 | 2.7 | 4.1 | 6.6 | 12.8 | 19.0 | 25.5 | 38.2 | 50.3 | 62.8 | 78.0 | 105.0 | 130.0 | |
12 | 120 | 1.6 | 3.1 | 4.7 | 7.6 | 15.0 | 22.4 | 30.2 | 45.0 | 60.2 | 73.8 | 92.0 | 121.0 | 150.0 | |
15 | 150 | 1.9 | 3.7 | 5.6 | 9.4 | 18.5 | 27.5 | 37.2 | 55.2 | 74.2 | 92.6 | 112.0 | 151.0 | 190.0 | |
外形寸法(mm) | 幅 | W | 260 | 260 | 260 | 300 | 400 | 400 | 460 | 460 | 600 | 600 | 700 | 750 | 750 |
奥行 | D | 450 | 450 | 450 | 450 | 550 | 550 | 650 | 650 | 750 | 750 | 850 | 1,000 | 1,000 | |
高さ | H | 600 | 600 | 600 | 600 | 800 | 800 | 900 | 900 | 1,200 | 1,200 | 1,550 | 1,750 | 1,750 | |
出力端子位置 | W1 | 40 | 40 | 40 | 40 | 50 | 50 | 105 | 105 | 150 | 150 | 100 | 100 | 100 | |
H1 | 345 | 345 | 345 | 345 | 475 | 475 | 475 | 475 | 600 | 600 | 600 | 700 | 700 | ||
W2 | 100 | 100 | 100 | 120 | 175 | 175 | 230 | 230 | 300 | 300 | 350 | 375 | 375 | ||
H2 | 345 | 345 | 345 | 345 | 475 | 475 | 650 | 650 | 800 | 800 | 1,040 | 1,140 | 1,140 | ||
質量(kg)12V | 60 | 75 | 75 | 85 | 140 | 175 | 230 | 275 | 415 | 450 | 630 | 850 | 950 | ||
冷却方式 | 自冷 | 風冷 |
入力容量(kVA)は参考値です。

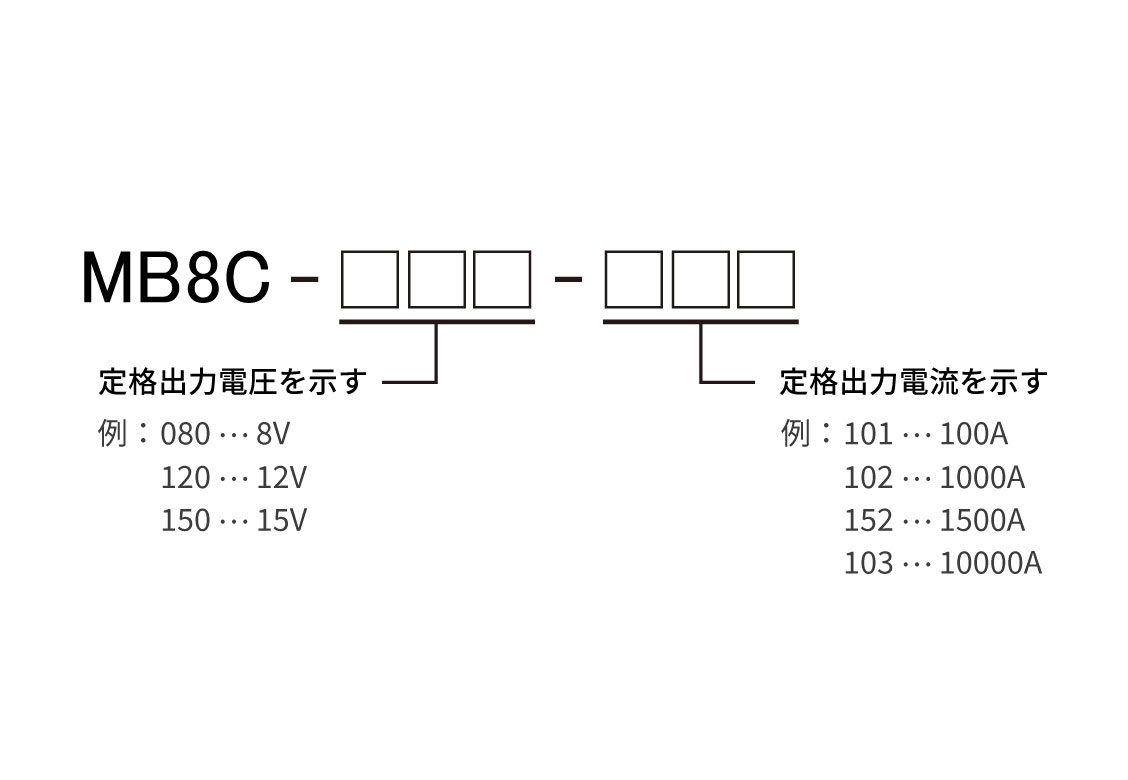

形式の見方

整流器側入力電線サイズ
電流 | 線の種類 | 線径 | 圧着端子 |
---|---|---|---|
100A | IV | 2mm² | M6 |
200A | IV | 2mm² | M6 |
300A | IV | 2mm² | M6 |
500A | IV | 5.5mm² | M6 |
1000A | IV | 14mm² | M6 |
1500A | IV | 22mm² | M8 |
2000A | IV | 38mm² | M8 |
3000A | IV | 60mm² | M8 |
4000A | WL1 | 60mm² | M8 |
5000A | WL1 | 80mm² | M8 |
6000A | WL1 | 100mm² | M8 |
8000A | WL1 | 80mm²×2 | M8 |
10000A | WL1 | 100mm²×2 | M8 |
出力端子寸法

主要寸法

※安全確保のため接地工事は必ず施行してください。
※本仕様は改良のため予告なく変更する場合があります。
