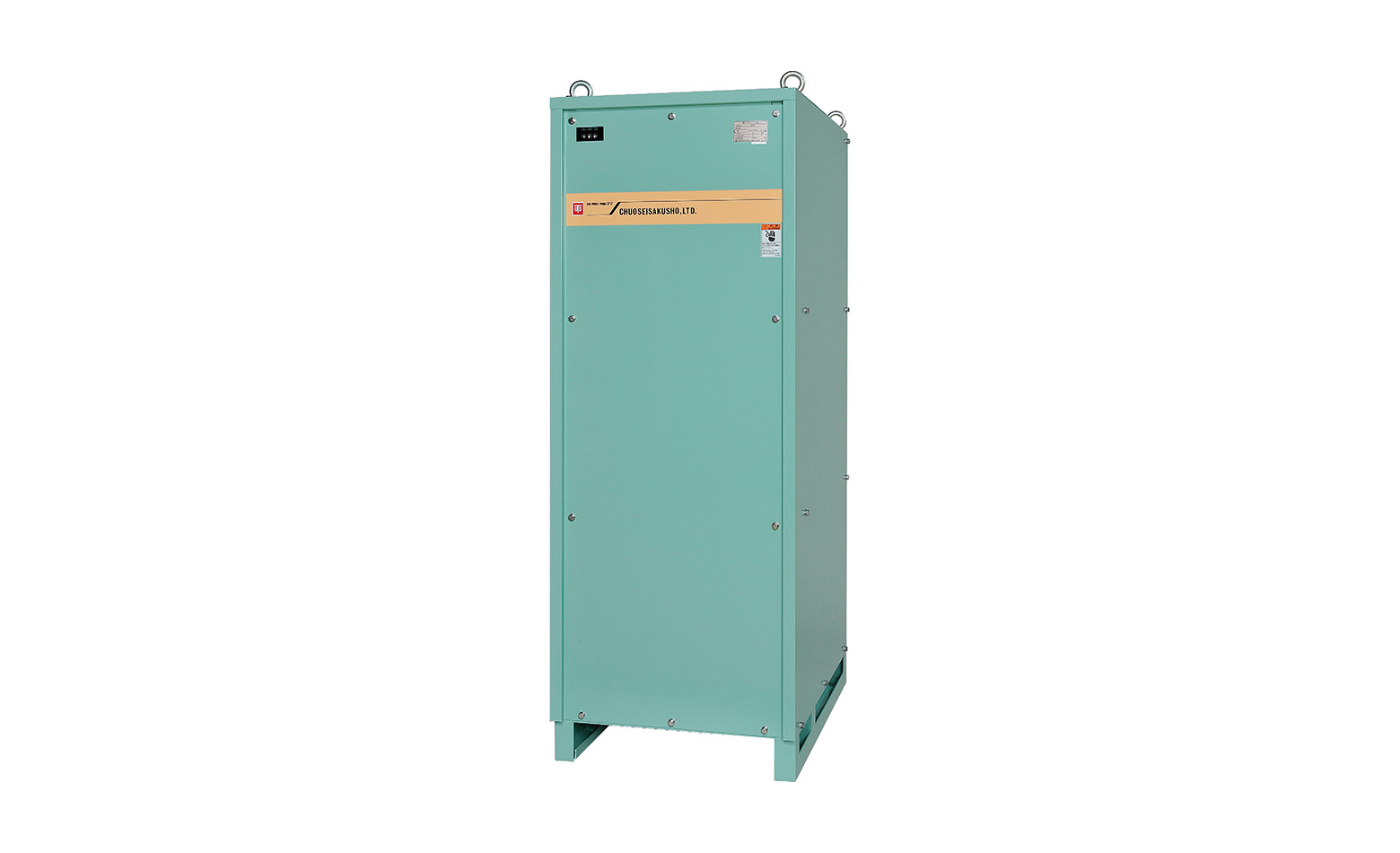

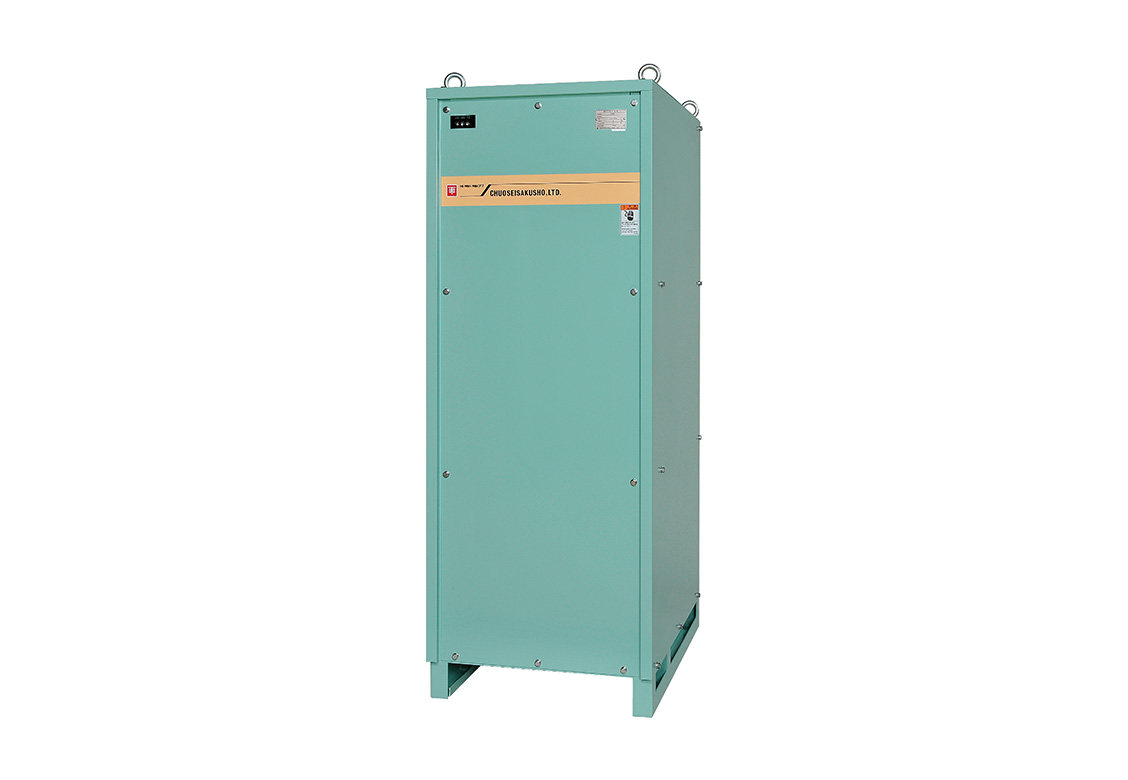

サイリスタ式極性反転 Hi-Mini.PR
特長
硬質クロムめっき
硬質クロムめっき対応のタイマ付操作盤で、正確なめっき厚が得られます。
電解脱脂
正逆時間設定がボリュームで自由に設定できる操作盤で、電解脱脂に効果を発揮します。
正・逆ともに定格出力電圧・電流まで制御が可能
出力電圧・電流は正・逆とも定格値まで、自由にコントロールできます。
省電力
当社独自の省電力設計により、電気料金の低減をはかりました。
幅広い制御
定電圧・定電流・定格電流密度・垂下特性・ソフトスタート・並列運転等豊富な機能を搭載しています。また自動めっきライン集中制御コンピュータとの連動が可能で、出力電流の自動制御ができます。
豊富な機種
出力電圧は6V~15Vまで、出力電流は500A~10,000Aまでワイドバリエーションです。
オプション
本体盤面操作・デジタルメーター等豊富なオプションを御用意しています。

主な仕様
入力電圧 | AC200V 3Φ 50/60Hz 380V、440Vも制作いたします。 |
---|---|
出力範囲 | 電圧:定格の25%~100% 電流:定格の5%~100% |
入力容量(kVA) | 電流(A) | 500 | 1,000 | 1,500 | 2,000 | 3,000 | 4,000 | 5,000 | 6,000 | 8,000 | 10kA | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
電圧(V) | 形式 | 501 | 102 | 152 | 202 | 302 | 402 | 502 | 602 | 802 | 103 | |
6 | 060 | 4.5 | 9.1 | 13.7 | 18.3 | 27.4 | 36.3 | 45.4 | 54.7 | 72.9 | 91.1 | |
8 | 080 | 5.6 | 11.2 | 16.8 | 22.6 | 33.9 | 45.2 | 57.3 | 68.8 | 90.5 | 113.1 | |
10 | 100 | 6.7 | 13.5 | 20.4 | 26.9 | 40.4 | 54.7 | 68.4 | 81 | 108.1 | 136.1 | |
12 | 120 | 7.8 | 15.6 | 23.6 | 31.4 | 47.1 | 62.8 | 78.6 | 94.3 | 125.7 | 157.1 | |
15 | 150 | 9.3 | 18.6 | 28.7 | 37.7 | 56.6 | 77.2 | 96.4 | 115.7 | 150.8 | 188.5 | |
外形寸法(mm) | 幅 | W | 500 | 550 | 600 | 600 | 600 | 600 | 600 | 750 | 900 | 900 |
奥行き | D | 600 | 600 | 750 | 750 | 850 | 1,050 | 1,050 | 1,050 | 1,250 | 1,250 | |
高さ | H | 1,000 | 1,200 | 1,400 | 1,400 | 1,650 | 1,750 | 1,750 | 1,850 | 2,350 | 2,350 | |
出力端子 位置 |
W1 | 100 | 50 | 50 | 50 | 150 | 175 | 175 | 175 | 200 | 200 | |
H1 | 400 | 430 | 475 | 475 | 525 | 750 | 750 | 700 | 800 | 800 | ||
W2 | 234 | 261 | 280 | 280 | 280 | 300 | 300 | 375 | 450 | 450 | ||
H2 | 635 | 760 | 730 | 730 | 835 | 1,350 | 1,350 | 1,375 | 1,800 | 1,800 | ||
基礎 ボルト 位置 |
W3 | 450 | 500 | 550 | 550 | 540 | 540 | 540 | 750 | 860 | 860 | |
D3 | 450 | 450 | 600 | 600 | 650 | 850 | 850 | 850 | 1,050 | 1,050 | ||
質量(kg) | 6 | 060 | 125 | 200 | 320 | 325 | 410 | 600 | 650 | |||
8 | 080 | 135 | 210 | 325 | 350 | 440 | 630 | 665 | ||||
10 | 100 | 135 | 215 | 345 | 380 | 475 | 665 | 700 | ||||
12 | 120 | 145 | 225 | 365 | 410 | 510 | 700 | 750 | 1,075 | 1,500 | 1,650 | |
15 | 150 | 160 | 240 | 400 | 445 | 550 | 740 | 800 | 1,155 | 1,650 | 1,750 |

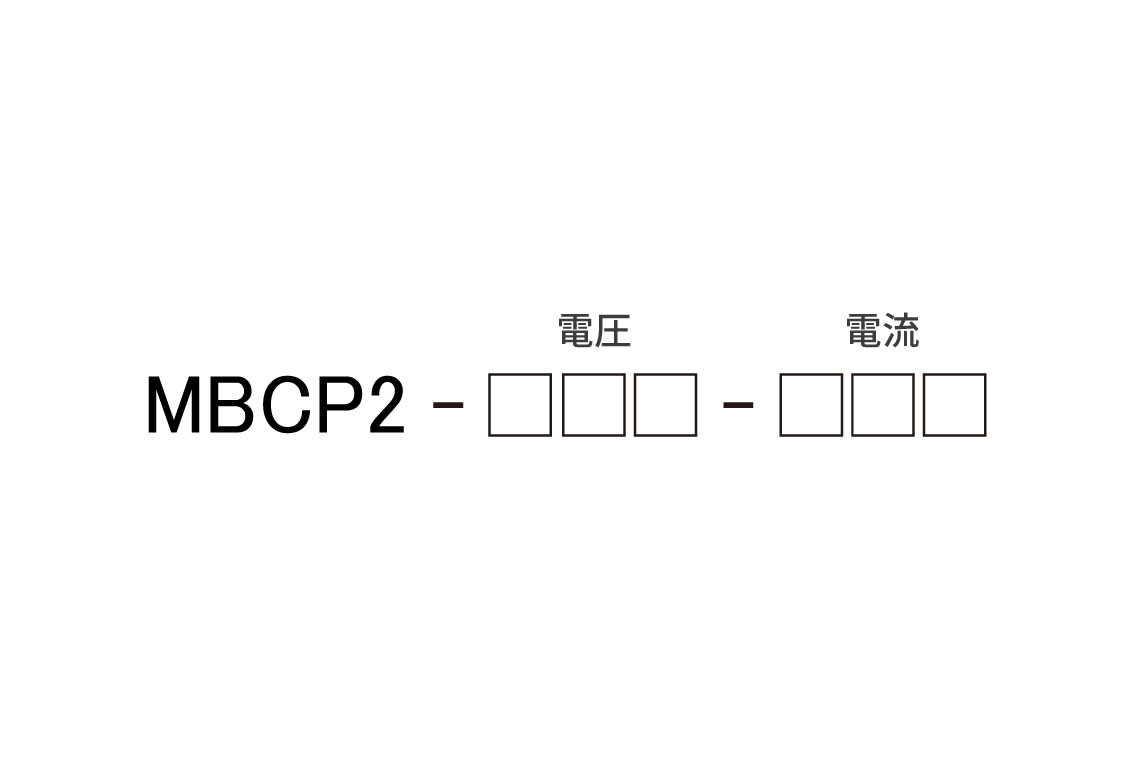

形式の見方

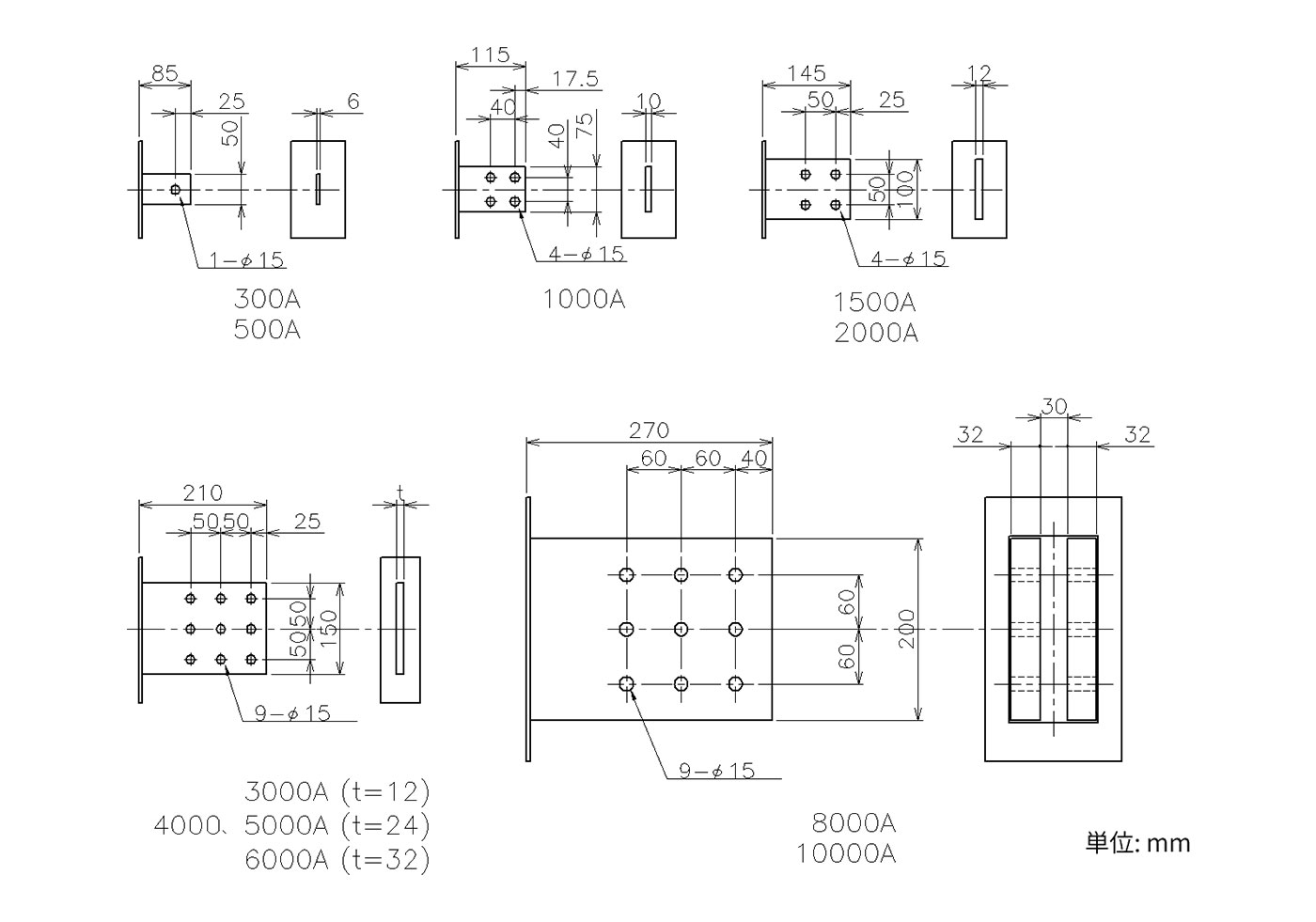

出力端子寸法図

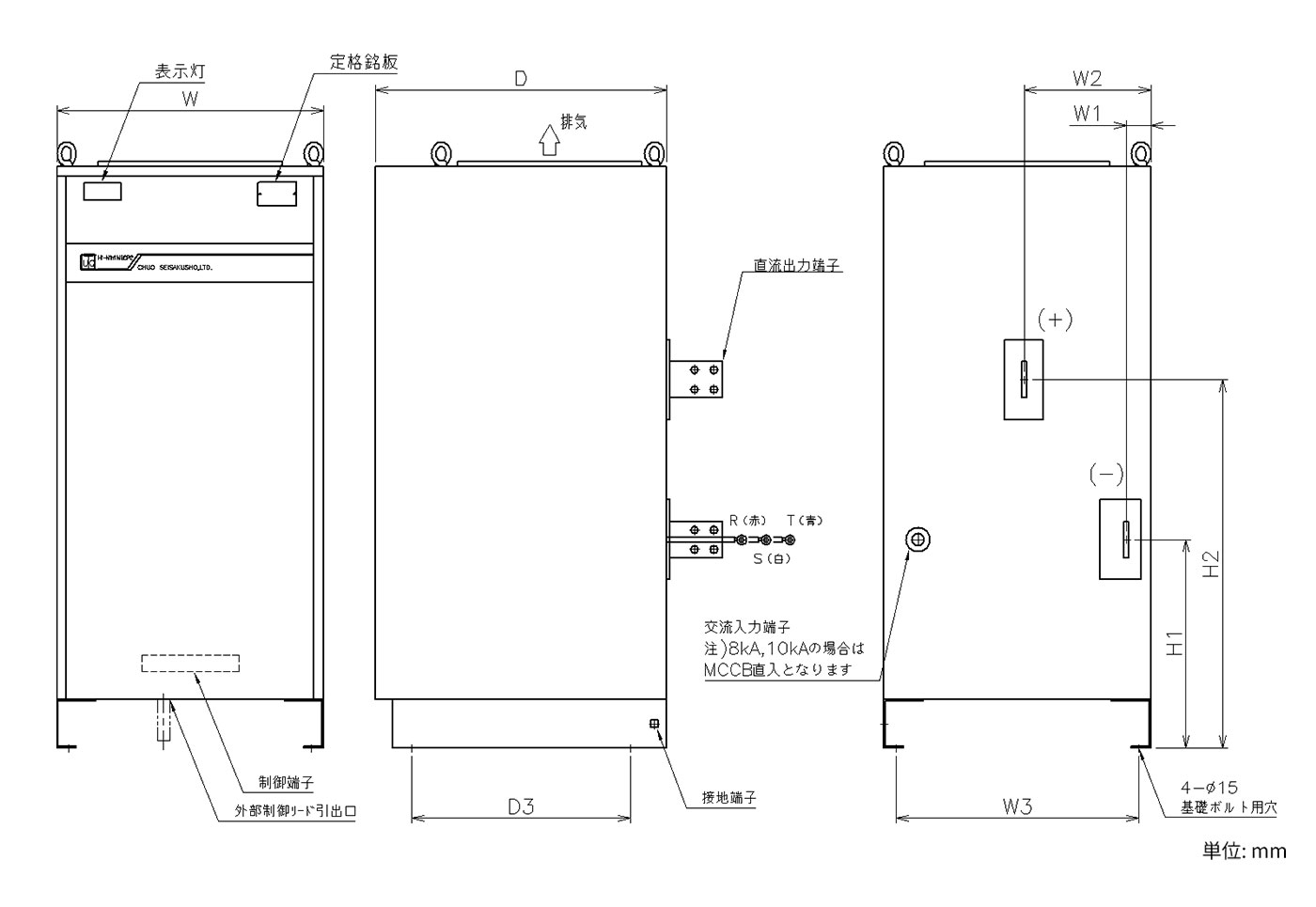

本体寸法図

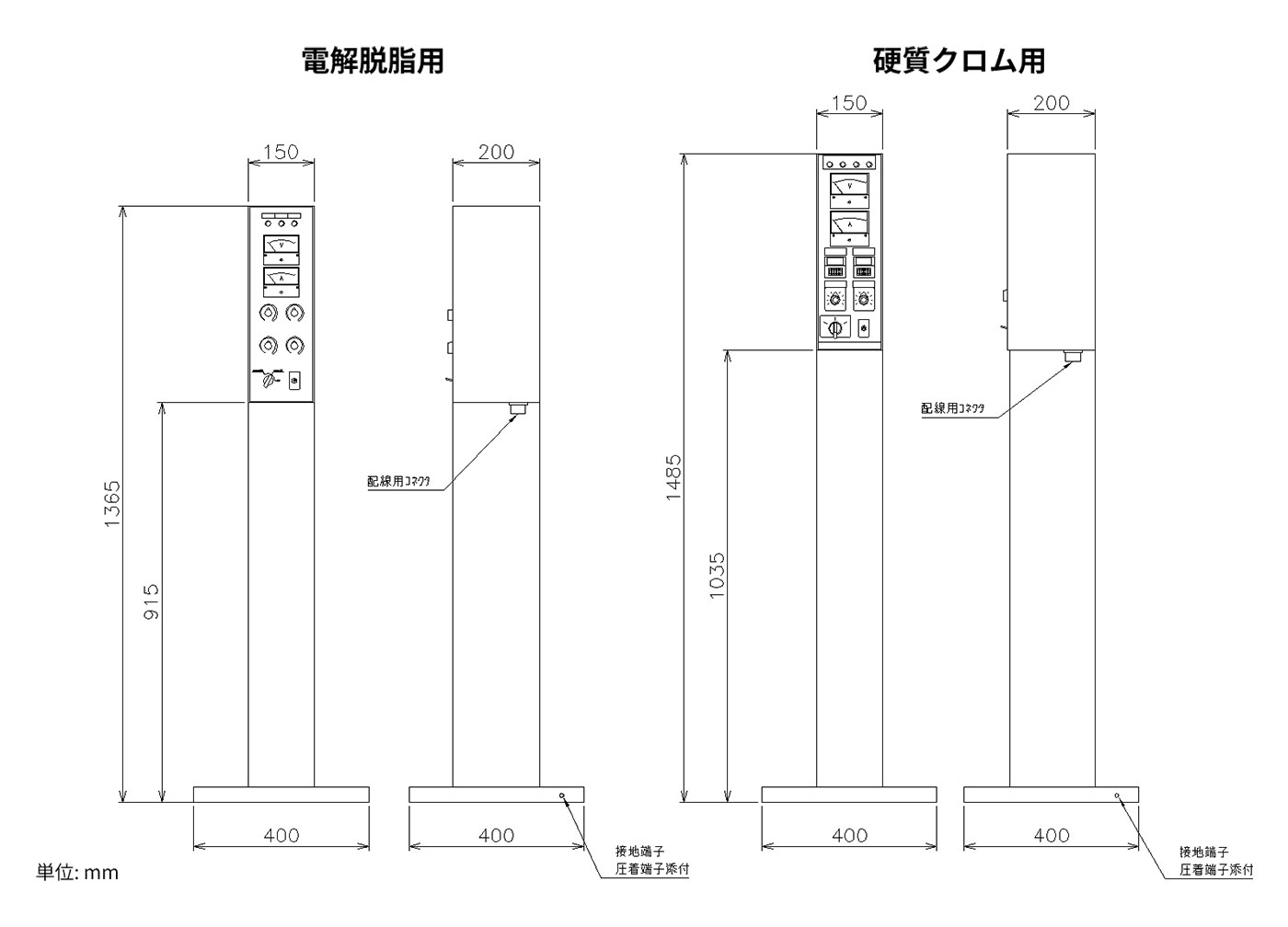

操作盤寸法図

安全確保のため接地工事は必ず施行して下さい。
本仕様は改良のため予告なく変更する場合があります。
