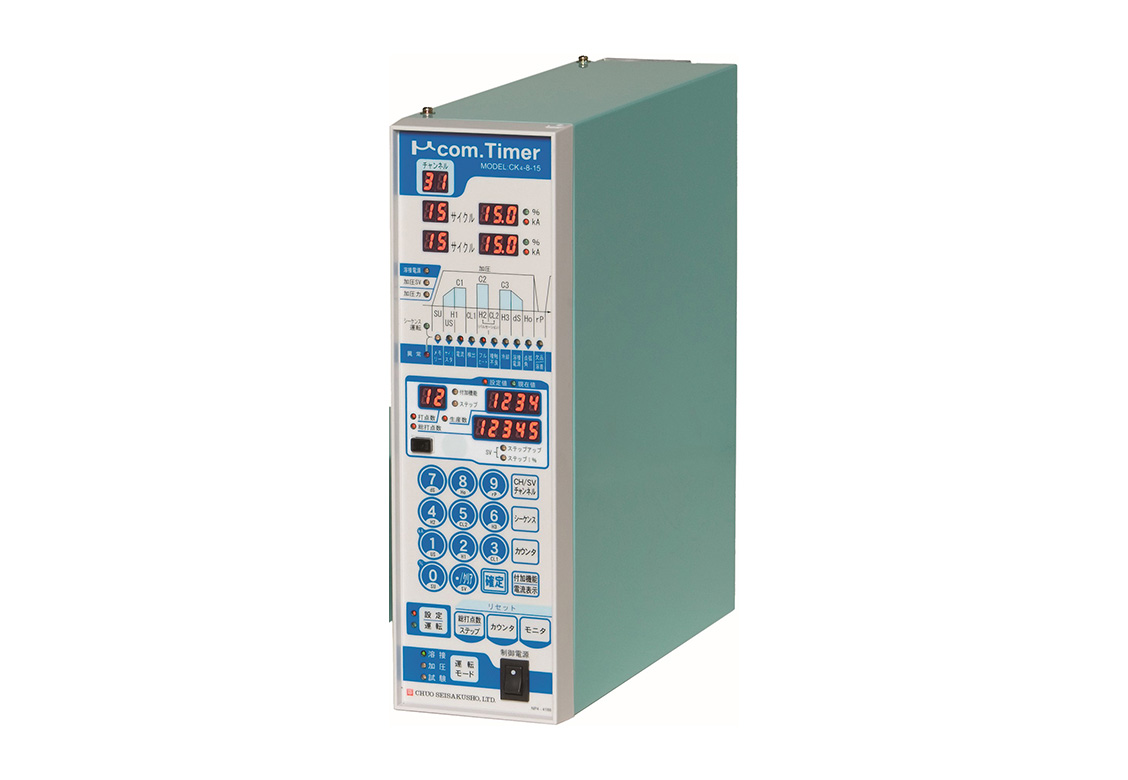

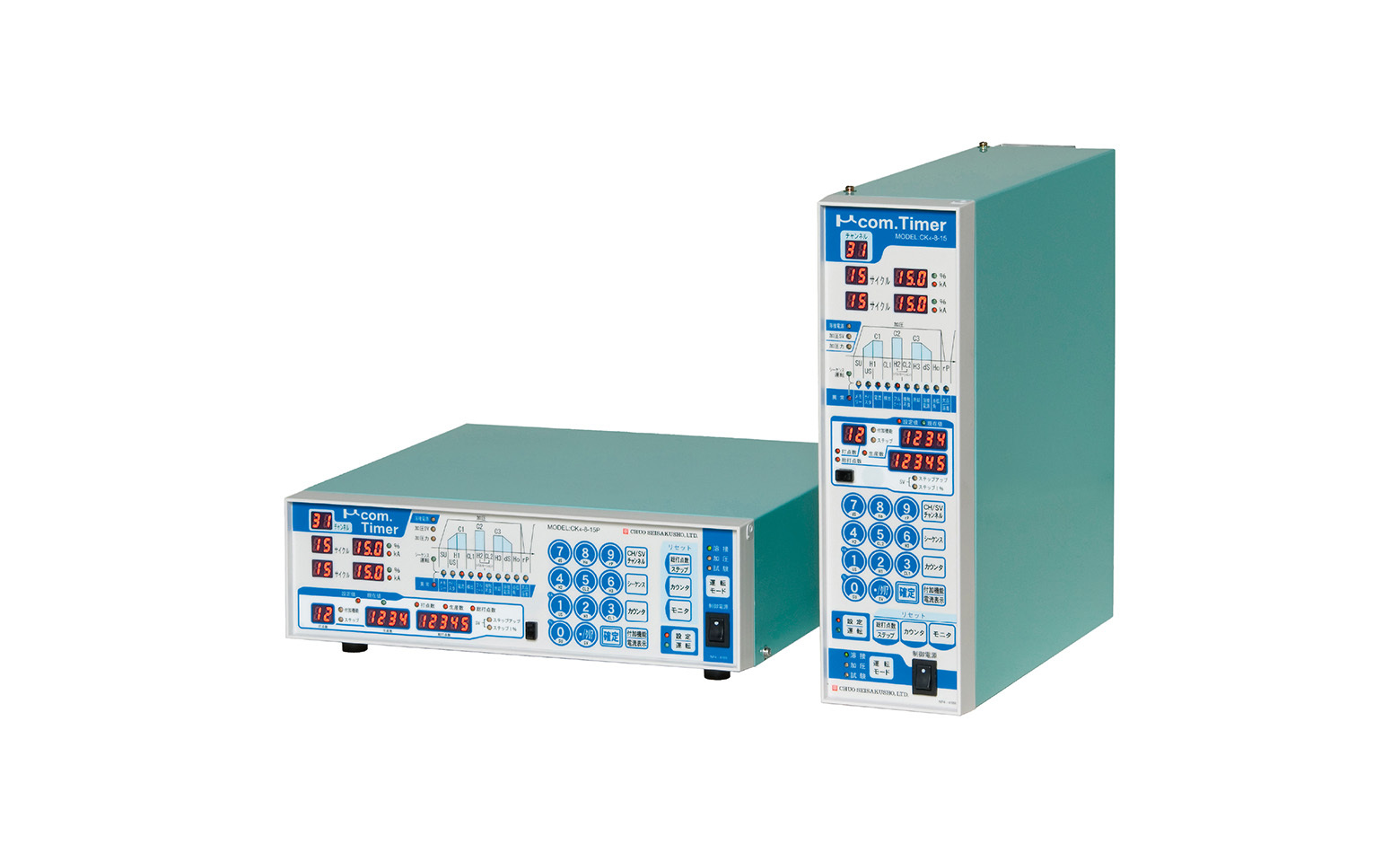

CK4-8-15
31チャンネル対応
溶接条件は31条件を記憶します。
簡単な設定で4チャンネル、15チャンネル仕様に変更可能です。
一目でわかる2段電流表示
3段通電設定時には表示窓を1段-2段、2段-3段、1段-3段と切り替えて表示が可能です。
分かりやすい異常内容表示
カウンタ機能の充実
各チャンネル毎に打点数、生産数、操打点数のカウンタ機能を装備しました。
それぞれのカウントアップ出力が可能です。
テンキーによるダイレクト設定
操作にはテンキーを採用いたしました。
すばやく確実な入力が可能です。

あると便利な機能満載
簡単オートスクイズ機能
起動時、初期化圧状態で保持し、外部からの入力を確認次第初期化圧時間より、シーケンスを開始します。

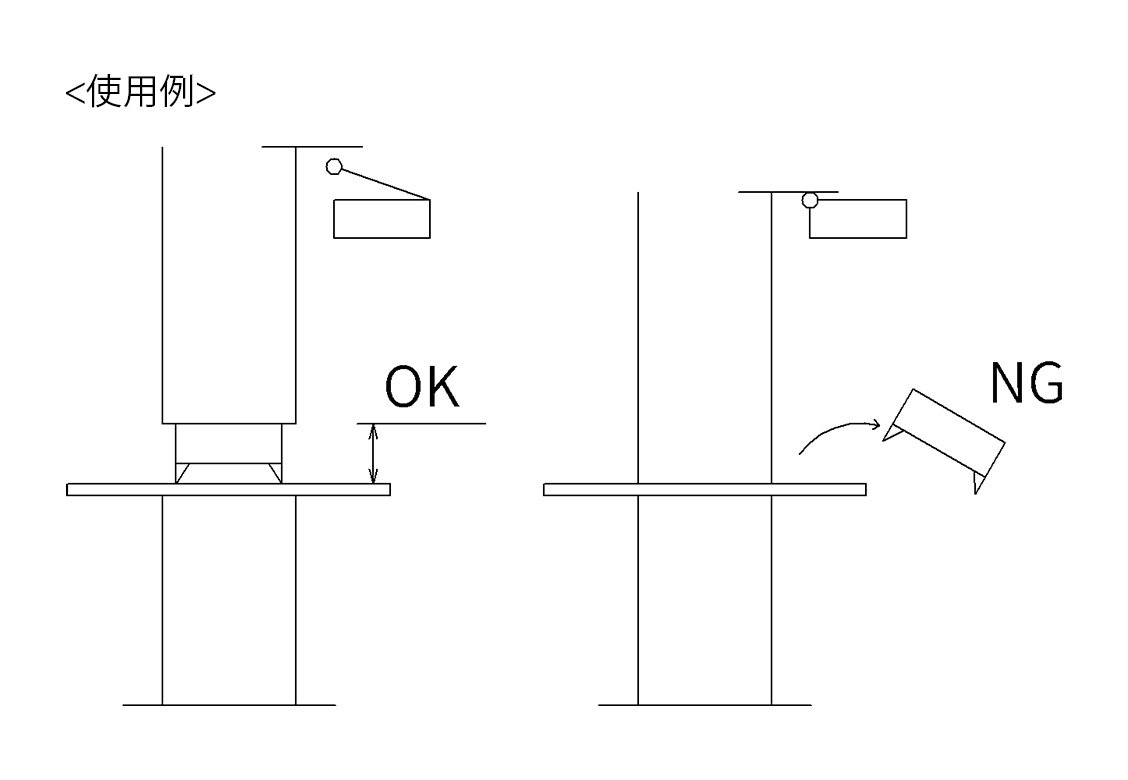

欠品機能
リミットスイッチを取付、タイマへ入力することで初期化圧時間終了時リミットがONした場合は加圧したまま異常を出力します。
(リミットスイッチはオプションの取付けとなります。)
上記簡易スクイズ機能と欠品機能は併用できません。

データのバックアップ機能
オプション対応にて設定データのパソコンへの書込/読出しが可能です。
通電停止機能
外部入力により通電を即座に停止することが可能です。
パネル設定の禁止機能
4桁の暗証番号で設定のロックが可能です。
パネル設定で加圧力切替機能
電空比率弁使用により加圧力を電流、通電時間とともに同時切替できます。
設定はkNでダイレクト設定が可能です。
(電空比率弁ユニットおよび接続コネクタはオプション)
主な仕様
名称 | 仕様 | ||
---|---|---|---|
基本動作 | チャンネル | 4/15CH(5/31CH) | |
加圧系統数 | 2(3)系統 | ||
通電段数 | 3段 | ||
シーケンスステップ | 4/8ステップ切替 | ||
時間制御 | 通電①②③時間設定 | 0~99サイクル | |
他の時間設定 | 0~99サイクル | ||
パルセーション制御 | 装備 2~99回 | ||
電流スロープ | UP / DOWN 0~98サイクル | ||
電流制御 | 溶接電流設定 | 2~50KA | |
電圧補償制御 | 装備(定電流と混用可) | ||
付加機能 | 外部入出力 | 通電インターロック出力 | 無接点回路(切替使用) |
フリッカ防止出力 | |||
溶接 ON/OFF 入力 | 装備 | ||
時間終了出力 | 1a接点 | ||
外部加圧モード入力 | 装備 | ||
加圧力制御出力 | チャンネル毎1~999kN設定(オプション) | ||
欠品検出入力 | 装備 | ||
カウンタ | 溶接打点数カウンタ | 0~99 × 15(31)CH | |
生産数カウンタ | 0~9999 × 15(31)CH | ||
総打点数カウンタ | 0~9999 × 15(31)CH | ||
ステップアップカウンタ | 0~9999 × 2(3)SV(9段) | ||
モニタ種類 | メモリ異常、サイリスタ短絡検知、上下限電流異常、電流検出異常、フルヒートチェック、接触不良検知、冷却水異常、溶接電源断、上下限点弧角モニタ、溶着検出/欠品検出(モニタ異常記憶数10点) | ||
メモリ保持 | データバックアップ | フラッシュメモリ使用 | |
環境 | 使用周囲温度 | 0~45℃ | |
保存温度 | -10~+60℃ | ||
許容周囲湿度 | 45~85%(結露なきこと) | ||
電流検出 | 検出コイル WMC-451 N | ||
電源 | 制御電源 | AC100V + 10%、-15% 50/60Hz | |
溶接電源 | AC220V/440V + 10%、-20% 50/60Hz | ||

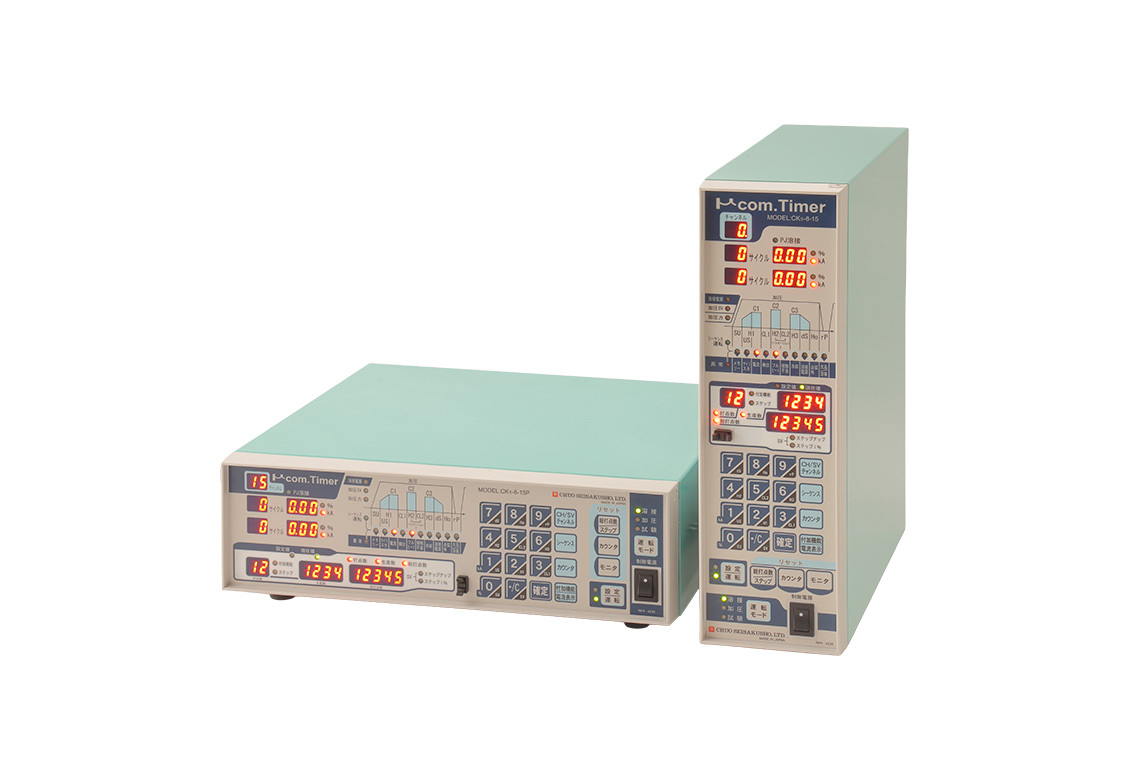

寸法 | 縦形 CK4-8-15 | W90 × H300 × D325 | |
横形 CK4-8-15P | W300 × H90 × D325 | ||
質量 | 縦型/横型 | 5kg |

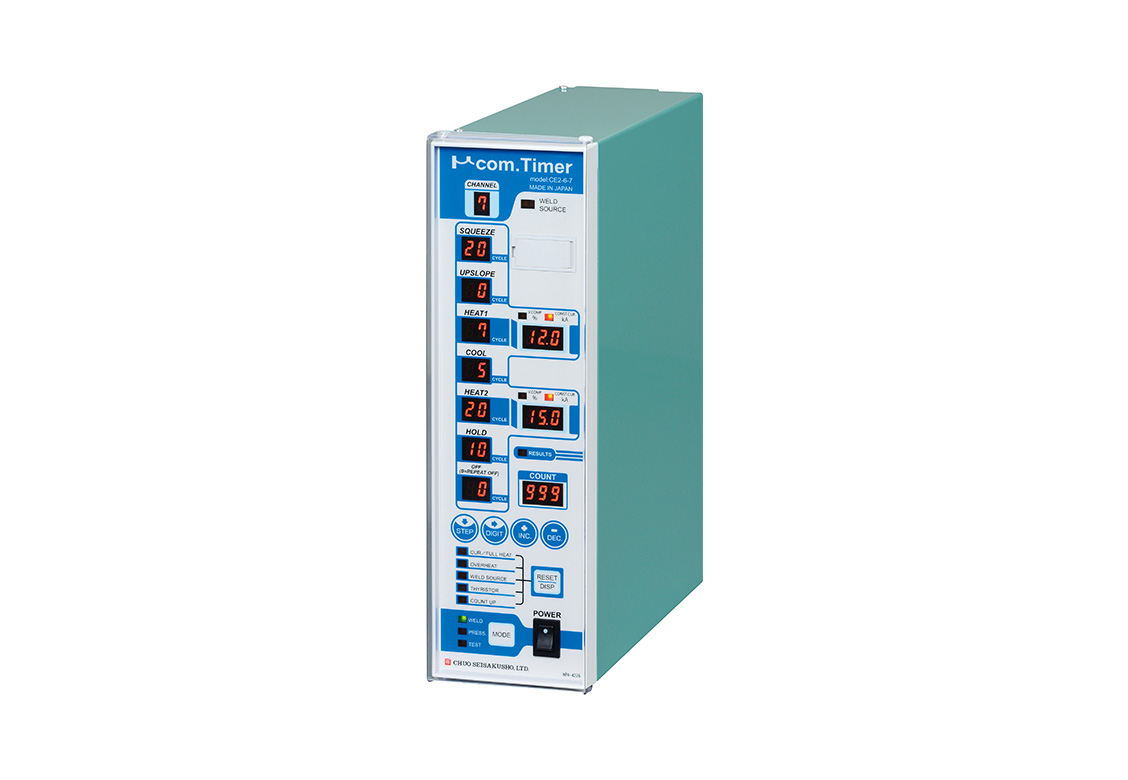

CE2-6-7
主な特長
- タッチ感覚のパネルの操作で、簡単に使用できます。
- フリー電源を採用しました。制御電源100V~220V入力にて使用可能!海外でのご使用に応えます。(加圧出力は制御電源電圧と同一となります。)
- トータルカウンターを装備しました。【3桁 0~999(全CH共通)】
- 溶接条件が7チャンネル対応になりました。
- 樹脂製正面パネルを採用しました。

主な仕様
名称 | 仕様 | |||
---|---|---|---|---|
基本動作 | チャンネル | 7CH | ||
加圧系統数 | 奇数 CH:SV1 偶数 CH:SV2 |
|||
通電段数 | 2段 | |||
シーケンスステップ | 6ステップ | |||
時間制御 | 通電時間設定 | 0~99サイクル | ||
他の設定 | 0~99サイクル(初期化圧のみ2~99サイクル) | |||
アップスロープ | 0~29サイクル | |||
電流制御 | 溶接電流設定 | 定電流 | 2.0~49.9kA | |
電圧補償 | 20~120% | |||
電流検出範囲(2次) | 5.0~50.0kA | |||
二次定電流応答速度 | 0.5サイクル | |||
電圧補償応答速度 | 0.5サイクル | |||
定電流検出コイル | WMC451N:標準装備 | |||
付加機能 | 外部入出力 | 通電インターロック出力 | 無接点回路 | |
時間出力 | 1a接点 | |||
モニタ異常出力 | 1a接点 | |||
溶接入-切入力 | 無電圧接点入力 | |||
モニタリセット入力 | 無電圧接点入力 | |||
加圧出力 | 制御電源の電圧を出力 | |||
カウンタ | カウンタ(全CH共通) | 0~999 | ||
モニタ機能 | 電流モニタ | 有(±5%)/無 | ||
フルヒート | 有 | |||
加熱 | 有 | |||
溶接電源断 | 有 | |||
サイリスタ | 有 | |||
カウントアップ | 有 | |||
データ保持 | 不揮発性メモリ | |||
環境 | 使用周囲温度 | 0~45℃ | ||
保存温度 | -10~+60℃ | |||
許容周囲温度 | 45~85%(結露のないこと) | |||
電源 | 制御電源 | AC100~220V 50/60Hz | ||
溶接電源 | AC200~220V 50/60Hz | |||
AC380~415V 50/60Hz | ||||
外形寸法 | (突起部除く) | W90 × H300 × D285 | ||
重量 | 3.8kg |
8CHインターロック装置
主な特長
- 最大8台の溶接機の通電インターロックが簡単に取れます。
- 優先順位のあるインターロックもプログラムできます。
- 専用の無接点IC回路をプリント基板化し、コンパクトで信頼性も高く、寿命が長いです。

主な仕様
制御電源:AC90~110V
外形寸法:W300 × H80 × D285

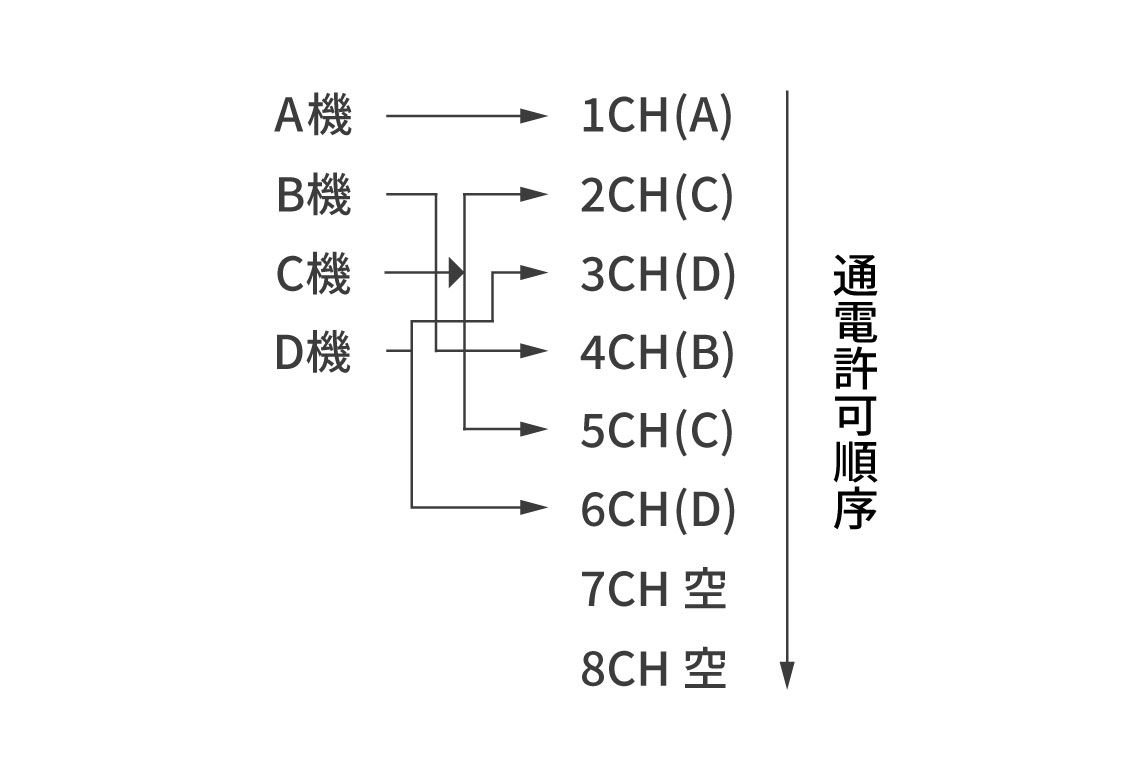

優先インターロックプログラム例
A機またはB機通電中に、C機とD機が同時に通電待ちとなった場合、必ずC機D機の順序で通電をします。

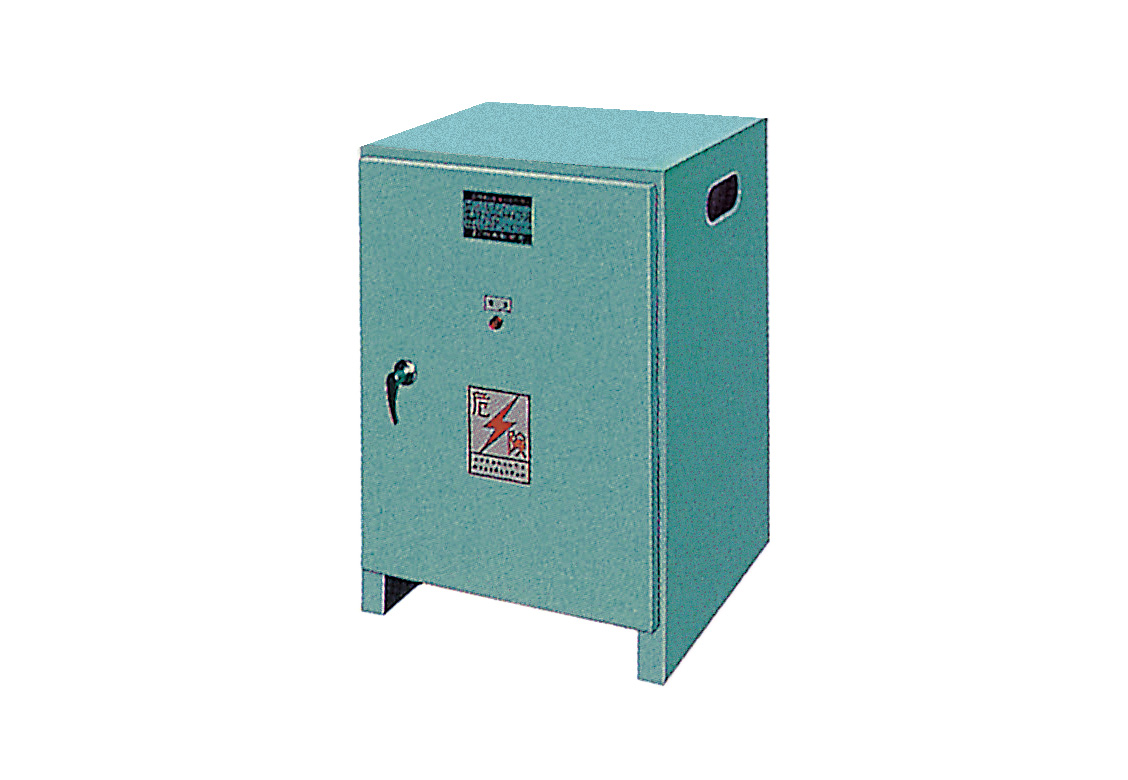

コンタクタ

主な仕様
電圧 | サイズ | 形式 |
---|---|---|
200V / 400V兼用 | C | CT3-C |
D | CT3-D | |
E | CT3-E | |
F | CT3-F | |
G | CT3-G | |
H | CT3-H | |
点弧方式 | 他励点弧方式 | |
冷却水 | 5ℓ / min | |
寸法 | W350 × H500 × D360 |
